هل أحتاج إلى تبديل إذا كان لدي لوحة التصحيح؟

الإجابة المختصرة: نعم، مازلت بحاجة إلى التبديل

لا يمكن استبدال لوحة التوصيل ومحول الشبكة — فهما يخدمان أغراضًا مختلفة تمامًا، وتحتاج إلى كليهما لشبكة سلكية فعالة. أ لوحة تصحيح الشبكة هو جهاز سلبي: فهو ينظم وينهي تشغيل الكابلات من جميع أنحاء منزلك أو المبنى في موقع مركزي واحد. ولا يقوم بتوجيه حركة المرور أو تعيين عناوين IP أو توفير أي وظائف شبكة نشطة على الإطلاق. من ناحية أخرى، يعد المحول جهازًا نشطًا يقوم بالفعل بنقل البيانات بين الأجهزة المتصلة.

فكر في لوحة التصحيح مثل لوحة مفاتيح مشغل الهاتف من فيلم قديم - فهي تحمل جميع الاتصالات بدقة في مكان واحد، ولكن لا يحدث شيء حتى يقوم شخص ما (المفتاح) بتوصيل المكالمات فعليًا. بدون مفتاح في اتجاه مجرى النهر، تكون لوحة التصحيح الخاصة بك مجرد منظم كابلات باهظ الثمن. لن يكون للأجهزة المتصلة بالمنافذ الموجودة على لوحة التصحيح أي اتصال بالشبكة على الإطلاق.

يبدو الإعداد القياسي في كل تركيب سلكي تقريبًا كما يلي: تمتد الكابلات الهيكلية من منافذ الحائط في جميع أنحاء المبنى إلى الحامل المركزي أو الخزانة، حيث ينتهي كل كابل في الجزء الخلفي من لوحة التوصيل. تقوم كبلات التصحيح القصيرة الموجودة في الجزء الأمامي من اللوحة بتوصيل المنافذ الفردية بالمنافذ المقابلة على محول الشبكة. يربط المفتاح كل شيء معًا ويتصل بالمنبع بجهاز التوجيه الخاص بك أو بوابة مزود خدمة الإنترنت.

ما الذي تفعله لوحة التصحيح فعليًا؟

أ لوحة تصحيح الشبكة هي نقطة النهاية - لا أكثر ولا أقل. من الناحية العملية، يقوم القائمون على التثبيت بتثبيت الموصلات الفردية من كل كابل Cat5e أو Cat6 أو Cat6أ في الجزء الخلفي من اللوحة باستخدام أداة التثقيب. يؤدي هذا إلى إنشاء اتصال دائم وقوي بين كل كابل طويل ومنفذ اللوحة. يحتوي الجزء الأمامي من اللوحة على مقابس RJ45، والتي تقبل كابلات التوصيل القياسية.

تتعلق قيمة لوحة التصحيح بالكامل تقريبًا بالتنظيم والمرونة. بدون واحد، سيكون لديك العشرات من الكابلات المتدلية في رف المعدات أو الخزانة، ويجب أن يكون كل منها طويلًا بما يكفي للوصول مباشرة إلى المفتاح الخاص بك. في كل مرة تريد فيها إعادة تعيين الغرفة التي تتصل بأي شبكة محلية ظاهرية (VLAN) أو أي منفذ تبديل، فإنك تقوم بتحريك كابلات دائمة صلبة وضخمة. باستخدام لوحة التصحيح، تظل مسارات التشغيل الدائمة في مكانها بشكل دائم، ويمكنك ببساطة تبديل كابلات التصحيح القصيرة والمرنة في المقدمة.

لا يوجد تضخيم للإشارة ولا معالجة للبيانات ولا يوجد ذكاء داخل لوحة التصحيح السلبية. كهربائيًا، إنها في الأساس مجرد مجموعة من الموصلات. الإشارة التي تدخل المنفذ 12 في الخلف تخرج من المنفذ 12 في الأمام، دون تغيير تمامًا. وهذا هو السبب وراء تسمية لوحات التصحيح أحيانًا باللوحات "الغبية" - ولهذا السبب أيضًا يمكن الاعتماد عليها بشكل غير عادي. لا يوجد شيء تقريبا للفشل.

أنواع لوحات التصحيح الشائعة

• لوحات التصحيح Cat5e: دعم ما يصل إلى 1 جيجابت في الثانية، وهو مناسب لعمليات التثبيت القديمة أو إصدارات الميزانية حيث لا تكون هناك حاجة إلى 10 جيجابت.
• لوحات التصحيح Cat6: دعم 1 جيجابت في الثانية بشكل موثوق بطول كامل وما يصل إلى 10 جيجابت في الثانية على المدى القصير (حتى 55 مترًا تقريبًا). الخيار الأكثر شيوعا اليوم.
• لوحات التصحيح Cat6A: دعم 10 جيجابت في الثانية عند التشغيل الكامل لمسافة 100 متر. أكبر وأكثر تكلفة، ويستخدم في البيئات التجارية أو الأجهزة المنزلية المضمونة للمستقبل.
• لوحات التصحيح كيستون: استخدم مقابس أساسية قابلة للإزالة، مما يوفر المرونة لمزج أنواع أو معايير الكابلات المختلفة في لوحة واحدة.
• لوحات تصحيح التغذية: تحتوي على قارنات توصيل من أنثى إلى أنثى على كلا الجانبين، وهي مفيدة عندما تحتاج إلى توصيل كابلين يعملان معًا بدون مفتاح.

يتم تركيب لوحات التوصيل القياسية على حامل معدات مقاس 19 بوصة وتستهلك مساحة حامل تبلغ 1U لكل 24 منفذًا، مما يجعلها موفرة للمساحة للغاية. يمكن للوحة ذات 48 منفذًا في 2U إنهاء تشغيل الكابلات من 48 غرفة أو موقعًا.

ما يفعله تبديل الشبكة في الواقع

أ network switch is an active Layer 2 (and sometimes Layer 3) device that forwards Ethernet frames between connected devices based on MAC addresses. When a device plugged into port 4 of a switch wants to communicate with a device on port 17, the switch reads the destination MAC address in the Ethernet frame, looks it up in its MAC address table, and sends the frame only to port 17 — not to all ports. This is fundamentally different from an older hub, which would broadcast every packet to every port regardless.

تقوم المحولات المُدارة الحديثة بما هو أكثر بكثير: فهي تدعم شبكات VLAN لتجزئة الشبكة، وإعدادات جودة الخدمة (QoS) التي تعطي الأولوية لحركة المرور الحساسة للوقت مثل VoIP أو مكالمات الفيديو، ونسخ المنافذ لمراقبة الشبكة، وتجميع الارتباط (LACP) لربط منافذ متعددة في اتصال واحد ذي نطاق ترددي أعلى، وإحصائيات مفصلة لحركة المرور لكل منفذ. يقوم المحول غير المُدار ببساطة بإعادة توجيه حركة المرور تلقائيًا بدون واجهة تكوين، وهو أمر جيد بالنسبة للشبكات المنزلية الصغيرة.

بالنسبة لمعظم إعدادات المنازل والمكاتب الصغيرة، يوجد محول جيجابت غير مُدار مع 8 أو 16 منفذًا تتراوح تكلفته بين 20 دولارًا و60 دولارًا ويوفر كل ما هو مطلوب. يبدأ المحول المُدار الذي يحتوي على 24 منفذًا بحوالي 150 إلى 200 دولارًا أمريكيًا لنماذج مستوى الدخول ويتوسع بشكل كبير بالنسبة للأجهزة على مستوى المؤسسات مع وصلات 10 جيجا بايت.

كيف تعمل لوحات التصحيح والمفاتيح معًا

يعد فهم العلاقة بين لوحة التصحيح والمحول أمرًا أساسيًا لتخطيط أي تركيب كابلات منظم. يتم استخدام الجهازين دائمًا جنبًا إلى جنب في نفس الحامل، ويتم توصيلهما ببعضهما البعض عبر كابلات توصيل قصيرة. فيما يلي مسار البيانات الكامل من جهاز في غرفة إلى الإنترنت:

1. أ computer plugs into a wall plate in a room using a short patch cable.
2. تتصل لوحة الحائط بكبل طويل منظم (عادةً Cat6) ينتقل عبر الجدران والأسقف ويعود إلى خزانة الشبكة أو الحامل.
3. ينتهي تشغيل الكابل هذا في الجزء الخلفي من لوحة التصحيح عند منفذ مرقم محدد.
4. أ short patch cable on the front of the panel connects that port to a numbered port on the switch.
5. يعالج المحول حركة المرور ويتصل بالمنبع بجهاز التوجيه عبر كابل آخر.
6. يقوم جهاز التوجيه بإدارة الوصول إلى الإنترنت والاتصال بمودم ISP أو ONT.

لوحة التصحيح هي الخطوات من 3 إلى 4 في هذا المسار. قم بإزالته وسيظل تشغيل الكابل يعمل - ما عليك سوى توصيله مباشرة بالمحول - ولكنك تفقد جميع المزايا التنظيمية. يعد هذا أمرًا شائعًا في عمليات التثبيت الأصغر حجمًا: إذا كان لديك 4-6 كابلات فقط، فإن العديد من الأشخاص يتخطون لوحة التصحيح تمامًا وينهيون تشغيل كل كابل مباشرة باستخدام موصل RJ45 الذي يتم توصيله مباشرة بالمحول. وتتمثل المقايضة في أن إعادة تعيين الاتصالات أو استكشاف الأخطاء وإصلاحها تصبح أكثر فوضوية مع زيادة عدد مرات التشغيل.

عندما يكون تخطي لوحة التصحيح منطقيًا

هناك سيناريوهات مشروعة حيث يمكنك التخلي عن لوحة التصحيح بالكامل:

• لديك أقل من 6 كابلات ولا تتوقع التوسع.
• لا يلزم أبدًا إعادة تعيين الكابلات التي يتم تشغيلها إلى منافذ تبديل أو شبكات VLAN مختلفة.
• ميزانيتك محدودة وتريد أبسط إعداد ممكن.
• التثبيت مؤقت أو سيتم إعادة تكوينه بشكل كبير في المستقبل القريب على أي حال.

ومع ذلك، حتى في الإعدادات الصغيرة، يوصي العديد من القائمين على التثبيت بلوحة تصحيح نظرًا لأن فرق التكلفة ضئيل - تبلغ تكلفة لوحة تصحيح Cat6 الأساسية المكونة من 12 منفذًا حوالي 15 إلى 25 دولارًا - كما تعمل على تبسيط التغييرات المستقبلية بشكل كبير. يستغرق تبديل كابل التوصيل 10 ثوانٍ؛ تستغرق إعادة إنهاء أو إعادة توجيه تشغيل الكابل الدائم وقتًا أطول بكثير.

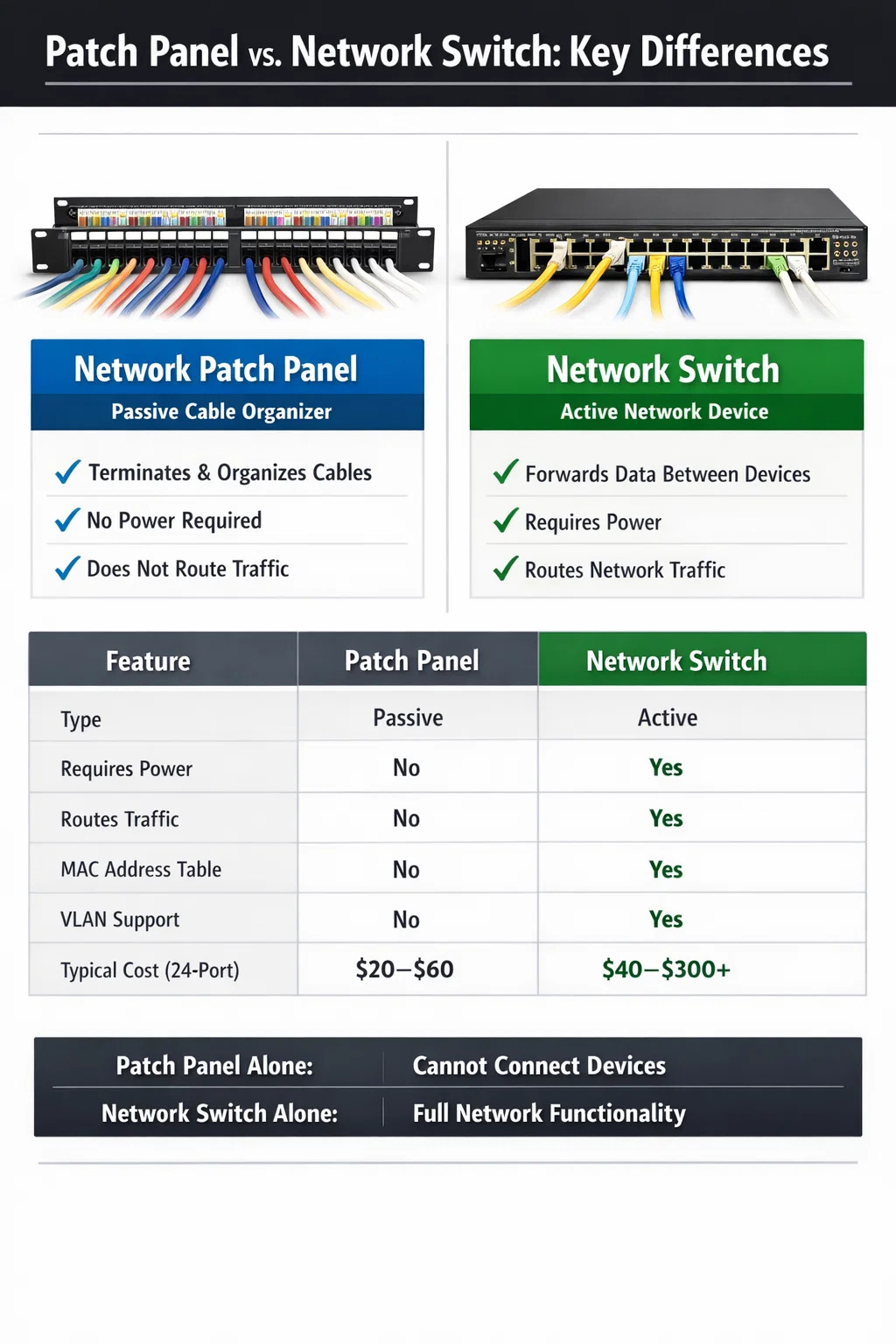

لوحة التصحيح مقابل التبديل: مقارنة جنبًا إلى جنب

يلخص الجدول أدناه الاختلافات الرئيسية بين هذين الجهازين لتوضيح سبب عدم كفاية أي منهما بمفرده لشبكة سلكية كاملة:

لاحظ الصف الأخير: يمكن أن يعمل المحول بدون لوحة التصحيح، لكن لوحة التصحيح لا يمكنها توفير أي وظيفة للشبكة بدون مفتاح. وهذا يؤكد أنه إذا كان عليك اختيار واحد فقط، فإن المفتاح هو الجهاز غير القابل للتفاوض.

هل تحتاج إلى كليهما لشبكة منزلية؟

بالنسبة للشبكة المنزلية المزودة بكابلات منظمة - مما يعني توصيل الكابلات بمنافذ الحائط في غرف متعددة - فإن الإجابة العملية هي: نعم، ستستفيد كثيرًا من وجود كليهما . لكن لوحة التصحيح اختيارية من وجهة نظر وظيفية بحتة، في حين أن التبديل إلزامي.

إليك سيناريو واقعي: لقد قمت بتوصيل كابل Cat6 إلى ست غرف في منزلك. لديك غرفة معيشة ومكتب منزلي وغرفة نوم وغرفتين احتياطيتين ومرآب. وينتهي كل كابل في خزانة المرافق حيث توجد معدات مزود خدمة الإنترنت الخاصة بك. خياراتك هي:

الخيار أ: تبديل لوحة التصحيح

أll six cable runs punch down into the back of a 12-port patch panel. Six short patch cables on the front connect each panel port to the switch. The switch uplinks to the router. Total additional cost over a switch-only setup: roughly $20–$30 for a basic 12-port patch panel. Benefits: your closet is organized, cables are labeled, and reassigning any room's connection to a different switch port or VLAN takes seconds.

الخيار ب: التبديل المباشر (بدون لوحة التصحيح)

يحصل كل تشغيل كبل على موصل RJ45 مجعد في النهاية ويتم توصيله مباشرة بالمفتاح. يعمل هذا بشكل مثالي ويوفر 20 إلى 30 دولارًا. الجانب السلبي هو أن كل كابل يجب أن يكون طويلًا بما يكفي للوصول إلى المحول مباشرةً ولا توجد طبقة إعادة تعيين مرنة - فنقل الاتصال يعني فصل الكابلات الدائمة الصلبة فعليًا وإعادة توجيهها.

بالنسبة لستة جولات أو أقل في المنزل، يكون الخيار (ب) جيدًا حقًا. لمدة 12 مرة أو أكثر، أو أي تثبيت قد ينمو، أ لوحة تصحيح الشبكة يستحق بقوة الاستثمار الصغير.

حالات خاصة: لوحات التصحيح مع التبديل المدمج

هناك منتجات في السوق تجمع بين وظائف لوحة التصحيح والتبديل — تسمى أحيانًا "لوحات التصحيح الذكية" أو "لوحات التصحيح الذكية". هذه منتجات متخصصة تستهدف في المقام الأول مراكز البيانات التي تحتاج إلى تتبع اتصال الطبقة المادية تلقائيًا. يستخدمون أجهزة استشعار وبرامج لتسجيل كابل التصحيح المتصل بأي منفذ، مما يساعد في التوثيق والتدقيق في البيئات الكبيرة التي تحتوي على آلاف الاتصالات.

ومع ذلك، حتى لوحات التصحيح الذكية ليست محولات للشبكة. لا يزالون بحاجة إلى مفتاح تحويل إلى المصب لتوفير اتصال فعلي بالشبكة. إنها طبقة إضافية من الإدارة، وليست بديلاً لتبديل الأجهزة. تبدأ أسعار هذه الأنظمة بمئات الدولارات لكل لوحة وتتوسع بسرعة - فهي لا تتعلق بعمليات النشر في المنزل أو المكاتب الصغيرة.

هناك أيضًا لوحات حاقن PoE (الطاقة عبر الإيثرنت) يمكنها إضافة قدرة PoE إلى محول غير PoE، ولكن مرة أخرى، تعمل هذه اللوحات جنبًا إلى جنب مع محول، وليس بدلاً من واحد. بالنسبة لمعظم الأشخاص الذين يقرؤون هذا، فإن لوحة التصحيح السلبية القياسية المقترنة بمفتاح قياسي هي الطريقة الصحيحة.

كيفية تحديد حجم لوحة التبديل ولوحة التصحيح بشكل صحيح

أحد الأخطاء الأكثر شيوعًا في التركيبات المنزلية والمكاتب الصغيرة هو شراء أجهزة صغيرة جدًا بحيث لا تلبي الاحتياجات المستقبلية. تؤدي إضافة لوحة تصحيح أو مفتاح ثانٍ لاحقًا إلى زيادة التعقيد والتكلفة. فيما يلي إرشادات التحجيم العملية:

تحجيم لوحة التصحيح

• قم بإحصاء عدد مرات تشغيل الكابل الحالية، ثم أضف ما لا يقل عن 25-50% للتوسع المستقبلي. إذا كان لديك 16 منفذًا الآن، فقم بشراء لوحة ذات 24 منفذًا.
• تأتي لوحات التصحيح السكنية القياسية بتكوينات 12 و24 و48 منفذًا. يعد المنفذ ذو الـ 24 منفذًا هو الأكثر تنوعًا للاستخدام المنزلي والمكاتب الصغيرة.
• تأكد من أن فئة اللوحة (Cat5e، Cat6، Cat6A) تتطابق مع فئة الكابل الخاص بك أو تتجاوزها. يؤدي مزج كابل Cat6A مع لوحة التصحيح Cat5e إلى تقييد سرعتك لأداء Cat5e.

تغيير الحجم

• قم بإحصاء منافذ لوحة التصحيح الخاصة بك بالإضافة إلى أي أجهزة إضافية ستتصل مباشرة بالمحول (NAS، الخوادم، WAPs). أضف 2-4 منافذ علوية.
• إذا كنت تخطط لتزويد نقاط الوصول أو كاميرات IP بالطاقة مباشرة عبر شبكة Ethernet، فاختر مفتاح PoE. يوفر PoE القياسي ما يصل إلى 15.4 واط لكل منفذ؛ يوفر PoE ما يصل إلى 30 واط. تتطلب معظم نقاط وصول WiFi 6 الحديثة وجود PoE أو أعلى.
• بالنسبة للاستخدام المنزلي، عادةً ما يكون محول جيجابت غير مُدار كافيًا. إذا كنت تريد شبكات VLAN - على سبيل المثال، فصل أجهزة إنترنت الأشياء عن شبكتك الرئيسية - فأنت بحاجة إلى محول مُدار.
• فكر في استخدام منفذ SFP للوصلة الصاعدة إذا كنت قد ترغب في اتصال 10G بوحدة NAS أو خادم في المستقبل، حتى لو لم تكن بحاجة إليه اليوم.

أ typical well-planned home rack for a medium-sized house might include a لوحة تصحيح Cat6 ذات 24 منفذًا، ومحول مُدار بـ 24 منفذ جيجابت، وجهاز توجيه ، كلها مثبتة في حامل مثبت على الحائط 6U أو 9U. تبلغ تكلفة المعدات الإجمالية لهذا النوع من الإعداد ما يقرب من 200 إلى 400 دولار اعتمادًا على اختيارات العلامة التجارية وما إذا كانت هناك حاجة إلى PoE.

وضع العلامات والتوثيق: الخطوة التي يتخطاها معظم الناس

إن وجود كل من لوحة التصحيح والمفتاح لا يؤتي ثماره بالكامل إلا إذا قمت بتسمية كليهما بشكل صحيح. الموقف الأكثر إحباطًا في أي شبكة سلكية هو الوقوف أمام حامل مليء بكابلات التصحيح دون أي فكرة عن المنفذ الذي يتصل بأي غرفة. يعمل جهاز اختبار الكابلات المزود بمولد النغمات على حل هذه المشكلة في حالة حدوثها، لكن وضع العلامات الجيدة يمنعها تمامًا.

أفضل الممارسات هي تعيين رقم أو رمز لكل كابل قبل تثبيته. على سبيل المثال، قم بتسمية كل كابل من كلا الطرفين - عند مقبس الحائط ولوحة التوصيل - بنفس المعرف: "LR-1" لمنفذ غرفة المعيشة 1، و"OFF-1" لمنفذ المكتب 1، وما إلى ذلك. قم بتمييز منفذ لوحة التصحيح المقابل بنفس الملصق باستخدام صانع الملصقات أو إدراجات المنفذ المطبوعة. ثم قم بتوثيق التعيين بين منافذ لوحة التصحيح ومنافذ التبديل في جدول بيانات بسيط أو رسم تخطيطي للشبكة.

يستغرق هذا من 30 إلى 60 دقيقة إضافية أثناء التثبيت ويوفر قدرًا هائلاً من الوقت في استكشاف الأخطاء وإصلاحها لاحقًا. أn unlabeled patch panel with 24 ports and a mix of identical-looking gray patch cables is nearly impossible to manage efficiently خاصة إذا كان على شخص آخر العمل على الشبكة لاحقًا.

الأخطاء الشائعة عند استخدام لوحة التصحيح والتبديل معًا

حتى المثبتون ذوو الخبرة يواجهون مشكلات يمكن تجنبها. فيما يلي الأخطاء الأكثر شيوعًا:

• استخدام كابلات التصحيح ذات الجودة الرديئة: عادةً ما تكون الكابلات الدائمة الطويلة ذات جودة عالية، ولكن غالبًا ما يستخدم الأشخاص كبلات توصيل رخيصة بين اللوحة والمحول. تتسبب كابلات التصحيح الضعيفة في حدوث مشكلات متقطعة في الاتصال والتي يصعب تشخيصها. استخدم الكابلات المصنفة لنفس فئة الكابلات الهيكلية على الأقل.
• تقنية الضرب غير الصحيحة: يجب أن يتم تثقيب كل موصل في الموضع الصحيح وفقًا لمعايير الأسلاك T568A أو T568B - ويجب أن يستخدم كلا طرفي كل كابل نفس المعيار. يؤدي خلط T568A عند مقبس الحائط وT568B في لوحة التصحيح إلى إنتاج زوج متقاطع ولا يوجد رابط.
• تجاوز حد القناة البالغ 100 متر: يجب ألا يتجاوز الطول الإجمالي للقناة - تشغيل الكابل الدائم بالإضافة إلى كابلات التصحيح في كلا الطرفين - 100 متر لـ Cat5e وCat6. يتم احتساب كبلات التصحيح الموجودة في مأخذ الحائط وعلى الحامل ضمن هذا الإجمالي. احتفظ بكابلات التصحيح قصيرة (0.5-1 متر عند كل طرف) للحفاظ على أكبر قدر ممكن من ميزانية الـ 100 متر للتشغيل الدائم.
• شراء فئة لوحة التصحيح الخاطئة: أs mentioned earlier, the patch panel must match your cable category. Installing a Cat5e panel on Cat6A runs is a common and costly mistake that permanently caps your performance.
• لا إدارة الكابلات: بدون وجود مديري كابلات أفقيين بين لوحة التصحيح والمحول، تتدلى كابلات التصحيح وتتشابك في فوضى لا يمكن التحكم فيها في غضون أشهر. تبلغ تكلفة لوحة إدارة الكابلات المكونة من وحدة واحدة بين كل قطعة من المعدات حوالي 10 إلى 15 دولارًا وهي تستحق ذلك.
• عدم تشغيل الاختبار بعد الإنهاء: أlways use a basic cable tester on every run after punch-down, before closing up walls or pulling new cables through. Testing each run takes about 30 seconds and immediately reveals any wiring faults, open pairs, or shorts.

ملخص: الطريقة الصحيحة للتفكير في لوحات التصحيح والمفاتيح

أ لوحة تصحيح الشبكة هي أداة تنظيمية للكابلات المنظمة. إنه سلبي تمامًا، ولا يحتاج إلى طاقة، ولا يوفر أي وظيفة للشبكة بمفرده. يعد محول الشبكة بمثابة العقل النشط لشبكتك السلكية، وبدونه لا يمكن التواصل. أنت بحاجة إلى مفتاح بغض النظر عما إذا كنت تستخدم لوحة التصحيح أم لا.

تعد لوحة التصحيح اختيارية بمعنى أنه يمكنك تشغيل الكابل مباشرة على المحول وتخطي اللوحة بالكامل. ولكن بالنسبة لأي تثبيت يحتوي على أكثر من عدد قليل من عمليات تشغيل الكابلات، فإن لوحة التصحيح تدفع تكاليفها من حيث التنظيم والمرونة وتوفير الوقت. تبلغ تكلفة لوحة التصحيح Cat6 ذات 24 منفذًا أقل من 40 دولارًا وتجعل إدارة نظام الكابلات الهيكلي أسهل بشكل كبير لسنوات قادمة.

إذا كنت تخطط لتثبيت جديد، قم بشراء كليهما. قم بمطابقتها مع نفس فئة الكابلات، وقم بتسمية كل شيء بشكل واضح، واستخدم كابلات التصحيح عالية الجودة فيما بينها، وسيكون لديك بنية تحتية لشبكة سلكية يمكنها خدمة منزلك أو مكتبك بشكل موثوق لمدة عقد أو أكثر مع الحد الأدنى من الصيانة.
