كم عدد المنافذ الموجودة على لوحة التصحيح؟ الدليل الكامل

كم عدد المنافذ الموجودة في لوحة التصحيح؟

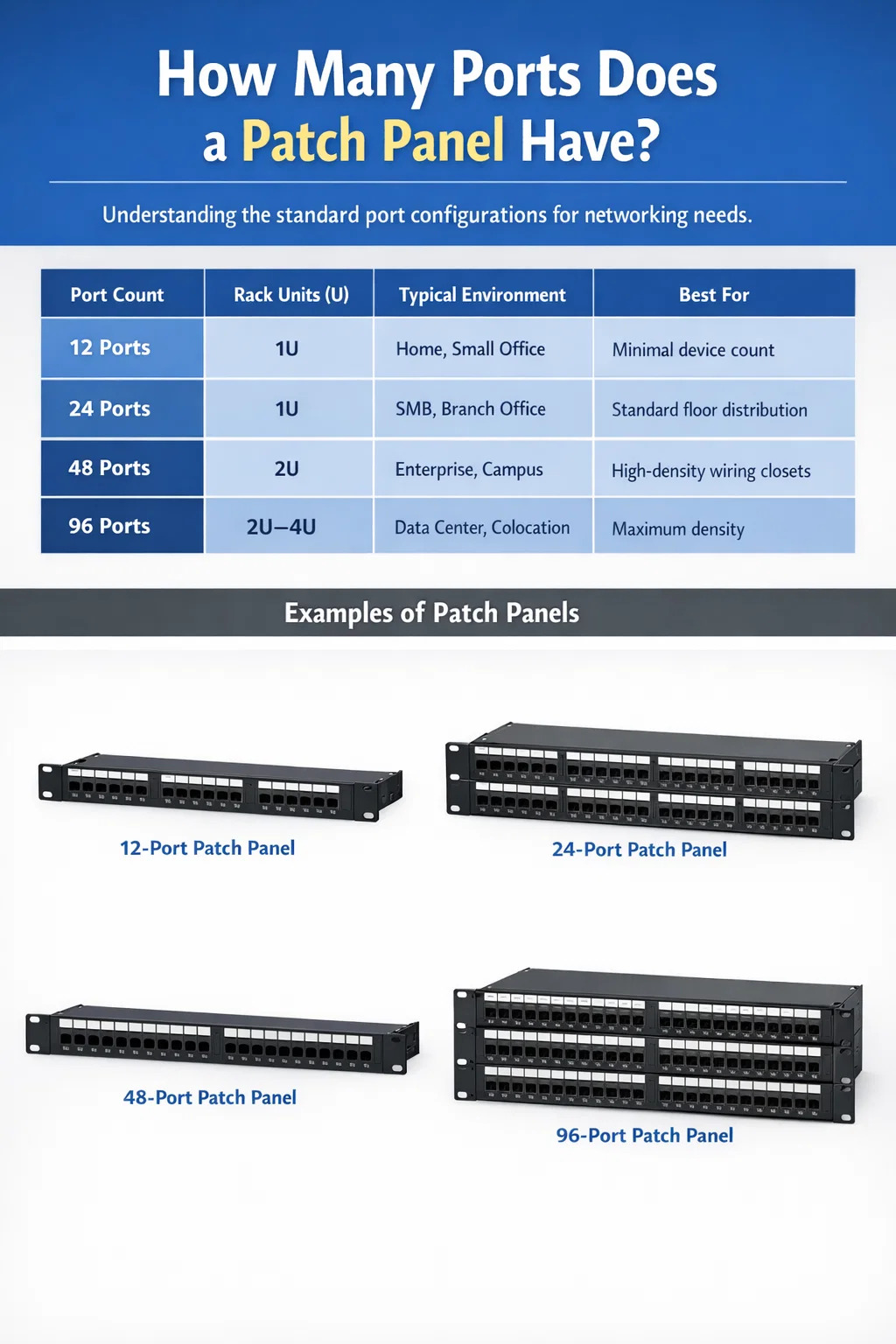

أ لوحة تصحيح الشبكة يأتي عادة 12 أو 24 أو 48 أو 96 منفذًا ، مع كون النماذج ذات 24 منفذًا و48 منفذًا هي الأكثر انتشارًا في البيئات التجارية وبيئات المؤسسات. تتلاءم لوحة التصحيح ذات 24 منفذًا 1U من مساحة الرف ، بينما يشغل الإصدار 48 منفذًا 2U . تعد اللوحات الأصغر ذات 12 منفذًا شائعة في الأجهزة المنزلية أو حجرات الاتصالات المدمجة، وتوجد اللوحات ذات 96 منفذًا عالية الكثافة في مراكز البيانات الكبيرة حيث تكون مساحة الرفوف مرتفعة.

لا يعد عدد المنافذ عشوائيًا - فهو يحدد بشكل مباشر عدد أجهزة الشبكة التي يمكنك إنهاؤها وإدارتها من لوحة واحدة. يؤدي اختيار عدد المنافذ الخاطئ إلى إهدار مساحة الحامل أو انتشار الكابلات الفوضوي الذي يصبح كابوسًا للصيانة بمرور الوقت. إن فهم التكوينات المتاحة هو الخطوة الأولى نحو بنية أساسية لشبكة نظيفة وقابلة للتطوير.

شرح تكوينات المنفذ القياسية

يخدم كل تكوين لعدد المنافذ غرضًا محددًا، ويساعدك فهم الاختلافات العملية على تجنب الإفراط في تحديد البنية الأساسية للكابلات أو التقليل من بنائها.

لوحات التصحيح ذات 12 منفذًا

تعد لوحة تصحيح الشبكة ذات 12 منفذًا أصغر تكوين قياسي متاح. يشغل وحدة واحدة من مساحة الرف ويستخدم عادةً في التركيبات السكنية أو مواقع البيع بالتجزئة الصغيرة أو الخزانات الإضافية حيث لا يلزم إنهاء سوى عدد قليل من القطرات. تعد اللوحة ذات 12 منفذًا أيضًا خيارًا عمليًا عندما تحتاج إلى فصل جزء معين من الشبكة - على سبيل المثال، عزل خطوط VoIP أو خلاصات كاميرا الأمان - دون تخصيص لوحة كاملة ذات 24 منفذًا لهذا الغرض. نظرًا لصغر حجمها، فإن اللوحة المكونة من 12 منفذًا تتناسب مع حاويات التثبيت على الحائط التي يصل حجمها إلى 6U.

لوحات توصيل ذات 24 منفذًا

تعد لوحة التصحيح ذات 24 منفذًا هي التكوين الأكثر شيوعًا في الصناعة. إنه يتعامل مع أرضية مكتب نموذجية تحتوي على 20 إلى 24 محطة عمل مع ترك بعض المنافذ مفتوحة للأجهزة المشتركة مثل الطابعات أو نقاط الوصول أو هواتف IP. في وحدة 1U، فإنه يقترن بشكل أنيق مع محول مُدار ذو 24 منفذًا في نفس مجموعة وحدة الحامل، مما يحافظ على طول الكابل الخاص بك ويجعل وضع العلامات واضحًا. تم تصميم معظم معايير الكابلات الهيكلية، بما في ذلك TIA-568، حول زيادات 24 منفذًا، مما يجعل هذا الحجم هو الحجم الافتراضي لمعظم مخططي ومقاولي تكنولوجيا المعلومات.

لوحات التصحيح ذات 48 منفذًا

أt 2U, the 48-port panel is essentially two 24-port panels consolidated into a single unit. It is the preferred option for enterprise wiring closets that serve dense open-plan offices, warehouses, or manufacturing floors where upwards of 40 drops converge in a single rack. Using a 48-port panel instead of two 24-port panels saves 1U of rack space and reduces the number of panels to label and manage. In a 42U rack where every unit matters, that saving is meaningful, especially when you factor in cable managers, switches, UPS units, and patch cable slack.

لوحات التصحيح ذات 96 منفذًا

تعمل اللوحة المكونة من 96 منفذًا على دفع الكثافة إلى الحد العملي لها ضمن البنية الأساسية للحامل القياسية مقاس 19 بوصة. تستخدم هذه اللوحات عادةً مقابس محورية بزاوية أو بدون أدوات لاستيعاب التركيز العالي للمنافذ وكابلات التوصيل. ستجدها بشكل أساسي في مراكز البيانات، ومرافق التجميع الكبيرة، وغرف الاتصالات حيث يجب تنظيم مئات من منافذ الخوادم، أو اتصالات التخزين، أو عمليات تسليم الألياف. تم تصميم بعض اللوحات ذات 96 منفذًا حول نظام أشرطة معياري، حيث يتم فتح أشرطة الكاسيت الفردية ذات 12 منفذًا أو 24 منفذًا في إطار الهيكل - مما يمنحك المرونة لملء ما تحتاجه فقط مع الحفاظ على المساحة المخصصة للتوسع المستقبلي.

العوامل التي تحدد عدد المنافذ التي تحتاجها

إن تحديد عدد المنافذ الصحيح للوحة تصحيح الشبكة الخاصة بك لا يعني اختيار أكبر عدد متاح. هناك العديد من المتغيرات الملموسة التي يجب أن تدفع القرار، وتجاهلها يؤدي إما إلى إهدار الميزانية أو فشل نظام الكابلات في التوسع.

عدد قطرات الكابلات في المنطقة

قم بإحصاء كل كابل نشط ينتهي في الخزانة أو الرف. قم بتضمين قطرات لمحطات العمل وهواتف VoIP وكاميرات IP ونقاط الوصول اللاسلكية وأي أجهزة إنترنت الأشياء. يجب أن تحتوي لوحة التصحيح على عدد من المنافذ على الأقل يساوي عدد المنافذ التي يسقط فيها الكابل النشط بالإضافة إلى معدل نمو يتراوح بين 15 إلى 20 بالمائة. إذا كان لديك حاليًا 38 قطرة، فإن اللوحة ذات 48 منفذًا هي الخيار المنطقي. فهو يوفر لك 10 منافذ احتياطية دون الحاجة إلى لوحة ثانية أو هيكل أكبر على الفور.

أvailable Rack Space

مساحة الحامل هي مورد محدود، وكل مكون يتنافس عليه. حامل 42U نموذجي مملوء بمفتاحين، وجهاز توجيه، وجدار حماية، وUPS، ومديري كابلات 1U يحتوي بالفعل على 14U تقريبًا قبل تثبيت لوحة توصيل واحدة. إذا كنت تعمل باستخدام حامل مثبت على الحائط سعة 12 وحدة في مكتب صغير، فقد يكون من المستحيل تركيب لوحتين تحتويان على 24 منفذًا جنبًا إلى جنب مع إدارة الكابلات المرتبطة بهما. في هذه الحالة، تكون لوحة واحدة ذات 48 منفذًا في 2U أكثر عملية من لوحتين تحتوي كل منهما على 24 منفذًا في كل منهما وحدة واحدة، نظرًا لأن مديري الكابلات يضيفون عادةً وحدة واحدة أخرى لكل صف لوحة.

فئة الكابل ونوع الإشارة

تأتي الألواح النحاسية Cat5e، وCat6، وCat6A، وCat8 جميعها بنفس عدد المنافذ القياسية، لكن أبعادها المادية تختلف. على سبيل المثال، غالبًا ما تكون لوحات Cat6A أطول قليلاً أو أعمق من لوحات Cat6 لأن قطر الكابل الأكبر يتطلب نصف قطر انحناء أكبر وتكون الموصلات نفسها أكبر فعليًا. قد تشغل لوحة Cat6A ذات 48 منفذًا 2U حيث تتلاءم لوحة Cat6 ذات 48 منفذًا بشكل مريح. تتبع لوحات تصحيح الألياف - المستخدمة لتشغيل العمود الفقري والوصلات الصاعدة والاتصالات طويلة المدى - نموذجًا مختلفًا لكثافة المنافذ. تأتي ألواح الألياف الضوئية المزدوجة LC عادةً في تكوينات ذات 24 منفذًا ضمن 1U، بينما يمكن لأنظمة أشرطة الألياف MPO/MTP حزم 72 وصلة ألياف أو أكثر في لوحة 1U واحدة.

توسيع الشبكة المخطط لها

أ network patch panel is not something you replace every two years. A properly installed copper cabling infrastructure is expected to last من 15 إلى 25 سنة تحت الاستخدام التجاري العادي. وهذا يعني أن عدد المنافذ الذي تختاره اليوم يحتاج إلى استيعاب النمو الذي لا يمكنك التنبؤ به بشكل كامل. فالشركة التي تضم 30 موظفًا اليوم قد يكون لديها 60 موظفًا في غضون خمس سنوات. إن زيادة المساحة الرأسية من خلال زيادة الحجم إلى مستوى المنفذ التالي - من 24 إلى 48، أو من 48 إلى 96 - يكون دائمًا أرخص من إعادة تجهيز اللوحات الإضافية وإعادة تشغيل الكابلات لاحقًا.

أنواع لوحات التصحيح وكيف يختلف عدد المنافذ عبرها

لم يتم تصميم كافة لوحات تصحيح الشبكة بنفس الطريقة. يؤثر التصميم الداخلي للوحة على عدد المنافذ التي يمكن استيعابها فعليًا، وكيفية إدارة الكابلات في الجزء الخلفي، ومدى سهولة إعادة تكوين اللوحة أو إصلاحها.

لوحات التصحيح الثابتة

تحتوي اللوحات الثابتة على مقابس مثبتة مسبقًا يتم توصيلها مباشرة عبر أداة ثقب 110 في الخلف. هذه هي الأنواع الأكثر شيوعًا في تركيبات الكابلات الهيكلية وهي متوفرة في جميع أعداد المنافذ القياسية — 12 و24 و48 و96. ونظرًا لأن المقابس مدمجة بشكل دائم، فإن اللوحات الثابتة تكون قوية وفعالة من حيث التكلفة للتركيبات التي من غير المرجح أن يتغير فيها تخطيط الكابل بشكل متكرر. وهي متوفرة في تصنيفات Cat5e وCat6 وCat6A وتدعم معايير الأسلاك T568A وT568B.

لوحات التصحيح كيستون

تستخدم لوحات Keystone تصميمًا معياريًا يتم فيه إدخال مقبس حجر الزاوية الفردي في إطار لوحة فارغ. يحتوي هيكل لوحة التصحيح ذات 24 منفذًا على 24 فتحة أساسية، لكنك تقوم فقط بملء المنافذ التي تحتاجها. إذا بدأت بـ 16 عملية إسقاط نشطة، فستقوم بتثبيت 16 مقبسًا وتترك الفتحات الثمانية المتبقية فارغة لاستخدامها في المستقبل. تعني هذه النمطية أيضًا أنه يمكنك مزج أنواع المقبس — RJ45، المحوري، الألياف، HDMI — داخل نفس اللوحة. تعد لوحات Keystone أكثر تكلفة قليلاً لكل منفذ من اللوحات الثابتة ولكنها توفر مرونة كبيرة في البيئات الديناميكية.

أngled Patch Panels

أngled patch panels position the port face at a 45-degree angle toward one side of the rack. This design is particularly useful in high-density environments where patch cables need to exit cleanly toward an adjacent vertical cable manager without creating sharp bends. Angled panels are commonly used in 48-port and 96-port configurations in data centers. The angled design does not change the port count but significantly improves cable management ergonomics when dozens of patch cables are attached simultaneously.

لوحات تصحيح الألياف الضوئية

تستخدم لوحات توصيل الألياف موصلات LC أو SC أو MPO وتتبع معايير كثافة مختلفة عن الألواح النحاسية. عادةً ما يتم تثبيت لوحة تصحيح الألياف القياسية 1U مع موصلات LC المزدوجة 24 منفذًا وهو ما يعادل 24 وصلة ألياف فردية أو 12 وصلة مزدوجة. يمكن أن توفر ألواح الألياف MPO عالية الكثافة القائمة على الكاسيت 72 إلى 96 وصلة ألياف في هيكل واحد مكون من وحدة واحدة مما يجعلها الحل الأمثل للبنية الأساسية الأساسية في المباني الكبيرة ومراكز البيانات. تعد لوحات تصحيح الألياف أجهزة سلبية - فهي لا تحتاج إلى طاقة - ولكنها تتطلب عناية أكبر بشكل ملحوظ أثناء التثبيت لتجنب تلف الموصل وفقدان الإدخال.

كيف تتلاءم لوحات التصحيح مع البنية التحتية الشاملة لشبكتك

أ patch panel does not operate in isolation. It is the central termination point that bridges permanent horizontal cable runs from the work area to the active network equipment in the telecommunications room or data center. Understanding where the patch panel sits in the overall network design clarifies why port count planning is so critical.

في تصميم الكابلات الهيكلي النموذجي، تمتد الكابلات الأفقية من منافذ الحائط أو الصناديق الأرضية في كل محطة عمل إلى لوحة التوصيل في أقرب خزانة IDF (إطار التوزيع المتوسط). من لوحة التصحيح، تتصل كابلات التصحيح القصيرة - التي يتراوح طولها عادة من 1 إلى 3 أقدام - بالمنافذ المقابلة على مفتاح طبقة الوصول. يتوافق كل منفذ على لوحة التصحيح مع قطرة كابل فعلية واحدة بالضبط ، والذي يتصل بدوره بجهاز شبكة واحد عند المستخدم. هذه العلاقة الفردية هي ما يجعل تخطيط عدد المنافذ انعكاسًا مباشرًا لعدد جهازك.

تعمل لوحة التصحيح أيضًا كطبقة توثيق لمصنع الكابلات الأفقية بأكمله. عندما يتم تصنيف المنافذ بوضوح بأرقام الغرف أو أرقام المكاتب أو معرفات الأجهزة، فإن استكشاف أخطاء الاتصال الخاطئ وإصلاحها يصبح مسألة تتبع الملصق بدلاً من الزحف عبر الجدران. هذا هو المكان الذي يؤثر فيه عدد المنافذ على الكفاءة التشغيلية - تعد إدارة لوحة ذات 24 منفذًا مكتظة جيدًا بملصقات واضحة أسهل بكثير من إدارة لوحة ذات 48 منفذًا مملوءة بشكل زائد حيث تكون نصف المنافذ غير مُلصقة وكابلات التوصيل متشابكة.

أفضل ممارسات استخدام المنفذ للوحات تصحيح الشبكة

إن وجود العدد الصحيح من المنافذ على لوحة التصحيح أمر مهم، ولكن كيفية استخدام هذه المنافذ وإدارتها لها نفس القدر من الأهمية. يتبع متخصصو الصناعة مجموعة من الاتفاقيات العملية التي تحافظ على البنية التحتية للكابلات نظيفة وقابلة للتوثيق وقابلة للصيانة طوال عمرها الافتراضي.

• قم بتسمية كل منفذ في الجزء الأمامي والخلفي من اللوحة قبل بدء توصيل الكابلات. استخدم نظام تسمية متسقًا - على سبيل المثال، رقم الغرفة متبوعًا برقم المنفذ (على سبيل المثال، 204-A، 204-B) - حتى يتمكن أي فني من إحالة اللوحة إلى مخطط الأرضية دون معرفة مسبقة بالتثبيت.
• لا تقم أبدًا بملء لوحة التصحيح بنسبة 100 بالمائة في التثبيت الأولي. حجز ما لا يقل عن 20 في المئة من الموانئ للتحركات المستقبلية والإضافات والتغييرات. على لوحة ذات 24 منفذًا، يعني ذلك استهداف ما لا يزيد عن 19 اتصالاً نشطًا في اليوم الأول.
• استخدم كبلات التصحيح المرمزة بالألوان لتقسيم أنواع حركة المرور بشكل مرئي. الاصطلاح الشائع هو اللون الأزرق للبيانات، والرمادي لـ VoIP، والأصفر لحركة مرور الإدارة، والأحمر لاتصالات البنية التحتية الحيوية. لا يعمل هذا الترميز اللوني إلا إذا تم توثيقه وتطبيقه بشكل متسق.
• قم بتثبيت مدير كابلات أفقي 1U أعلى أو أسفل كل صف من صفوف اللوحة. يؤدي هذا إلى الحفاظ على تنظيم كابلات التصحيح، ويمنع التوتر المفرط على موصلات RJ45، ويجعل من الممكن نقل أو استبدال كابل التصحيح دون إزعاج الاتصالات المجاورة.
• قم بتوثيق كل منفذ في قاعدة بيانات إدارة الكابلات أو جدول البيانات مباشرة بعد التثبيت. تصبح الوثائق على مستوى المنفذ الأداة الأكثر قيمة لأي فريق تكنولوجيا معلومات يدير البنية التحتية بعد سنوات من انتقال أداة التثبيت الأصلية.
• استخدم كبلات التصحيح التي لم تعد ضرورية. يؤدي طول الكابل الزائد إلى حدوث ارتخاء يتجمع ويمنع تدفق الهواء في الحامل. بالنسبة للاتصالات بين لوحة التصحيح والمحول الموجود في نفس الحامل، تكون كبلات التصحيح التي يبلغ طولها قدمًا أو قدمين كافية دائمًا.

حساب العدد المناسب من منافذ لوحة التصحيح لعملية النشر الخاصة بك

توجد طريقة مباشرة لتحديد حجم تثبيت لوحة التصحيح بشكل صحيح. يبدأ بالعد الفعلي وينتهي بنموذج تخصيص المنفذ الذي يأخذ في الاعتبار الاحتياجات الحالية والنمو على المدى القريب.

1. قم بإحصاء جميع عمليات تشغيل الكابلات النشطة تنتهي في الخزانة. قم بتضمين محطات العمل والهواتف ونقاط الوصول والكاميرات والطابعات وأي قطرات مخصصة للأجهزة.
2. أdd infrastructure ports للوصلات الصاعدة، واتصالات التصحيح بين IDF وMDF، وأي منافذ إدارة تخطط للاتصال بها من خلال اللوحة بدلاً من الاتصال مباشرة بالمحول.
3. أpply a 20 percent growth buffer إلى المجموع المجمع. إذا كان لديك 40 عملية إسقاط نشطة و4 منافذ للبنية الأساسية، فإن رقم العمل الخاص بك هو 44، بالإضافة إلى 20 بالمائة = 53 منفذًا مطلوبًا تقريبًا.
4. قم بالتقريب إلى حجم اللوحة القياسي التالي . في المثال أعلاه، 53 منفذًا تقريبًا ما يصل إلى لوحتين تحتويان على 48 منفذًا (إجمالي 96 منفذًا)، مما يمنحك مساحة كبيرة للرأس. وبدلاً من ذلك، إذا كانت الميزانية والمساحة محدودة، فإن لوحة واحدة بها 48 منفذًا بالإضافة إلى لوحة واحدة بها 12 منفذًا تمنحك 60 منفذًا عبر 3U من مساحة الحامل - وهو حل معقول وأكثر اقتصادًا.
5. تأكد من توفر مساحة الرف من خلال إضافة متطلبات U لكل مكون - المحولات، وأجهزة التوجيه، ولوحات التصحيح، ومديري الكابلات، ووحدات UPS - والتحقق من ملاءمتها للارتفاع الإجمالي للحامل.

تستغرق هذه العملية الحسابية المكونة من خمس خطوات أقل من 30 دقيقة عند التثبيت الجديد وتوفر ساعات من استكشاف الأخطاء وإصلاحها التفاعلية وإعادة توصيل الكابلات لاحقًا. كما أنها تشكل الأساس لوثيقة مواصفات الكابلات التي يمكن للمقاولين تقديم عطاءات مقابلها والتي يمكن لفريق تكنولوجيا المعلومات لديك الرجوع إليها عند وراثة البنية التحتية أو تسليمها.

الأخطاء الشائعة عند اختيار عدد منافذ لوحة التصحيح

حتى مخططي الشبكات ذوي الخبرة يرتكبون أخطاء في الحجم عند تحديد لوحات التصحيح. تستحق هذه الأخطاء أن نفهمها لأنه من الممكن دائمًا تجنبها بقليل من التخطيط المسبق.

تقليل تحديد عدد المنافذ لتوفير التكلفة

أ 24-port panel costs roughly $30 to $80 depending on the category rating. A 48-port panel costs $60 to $150. The price difference is small in absolute terms, but the cost of re-cabling a closet that was under-specified — pulling new cable, purchasing additional panels and cable managers, paying a technician for a full day of work — can easily reach $1,000 to $5,000 or more for a single IDF. يعد اختيار لوحة أصغر لتوفير 40 دولارًا مقدمًا بمثابة اقتصاد زائف في كل سيناريوهات النشر التجاري تقريبًا.

الإفراط في التحديد دون مراعاة مساحة الرف

إن الانتقال مباشرة إلى لوحة ذات 96 منفذًا عندما يكون لديك 30 قطرة فقط يمثل مشكلة بنفس القدر. تهدر لوحة مكونة من 96 منفذًا نصف مأهولة مساحة الحامل، وتكلف أكثر من اللازم، وتخلق تخطيطًا مربكًا حيث تنتشر المنافذ النشطة عبر مساحة سطح كبيرة. والأهم من ذلك، أن اللوحات الكبيرة تتطلب مديري كابلات أكبر نسبيًا والمزيد من كابلات التصحيح، وكلها تستهلك وحدات الحامل التي يمكن تخصيصها للمعدات النشطة.

تجاهل توافق فئة الكابل

يؤدي تثبيت لوحات تصحيح Cat6 على كابل Cat6A الأفقي إلى تقليل أداء القناة بأكملها. تعد لوحة التصحيح جزءًا من الارتباط الدائم ويجب تصنيفها على الأقل بنفس فئة الكابل الذي تنتهي به. وبالمثل، فإن استخدام لوحة التصحيح Cat5e مع كابل Cat6 يلغي تحسينات التداخل وعرض النطاق الترددي التي يوفرها كابل Cat6. أlways match the patch panel category to the cable category وتأكد من اختبار القناة الكاملة — اللوحة، وكابل التوصيل، والمقبس، والكابل الأفقي — واعتمادها معًا بعد التثبيت.

نسيان حساب الوصلة الصاعدة والمنافذ الأساسية

يحسب العديد من المخططين فقط قطرات الكابلات الأفقية التي تواجه المستخدم وينسون أن كابلات الوصلة الصاعدة بين IDFs و MDF تنتهي أيضًا في لوحة التصحيح. في مبنى مكون من ثلاثة طوابق وMDF مركزي، يحتاج كل IDF إلى منفذين أو أربعة منافذ للوصلة الصاعدة على الأقل للعمود الفقري للألياف أو الوصلات النحاسية للمحول الأساسي. تستهلك هذه المنافذ مساحة اللوحة تمامًا مثل أي اتصال آخر ويجب تضمينها في حساب عدد المنافذ من البداية.

عدد منافذ لوحة التصحيح في سيناريوهات النشر المحددة

تختلف عمليات النشر في العالم الحقيقي بشكل كبير من حيث الحجم والتعقيد. يساعد النظر في سيناريوهات محددة في ترجمة مبادئ عدد المنافذ المجردة إلى قرارات ملموسة.

مكتب صغير يضم 15 موظفًا

أ single-floor office with 15 workstations typically generates 30 to 40 cable drops when you account for dual drops per desk (one for data, one for VoIP), two to three wireless access points, a network printer, and a couple of spare drops in conference rooms. A single لوحة توصيل ذات 48 منفذًا يتعامل مع هذا بشكل مريح مع وجود 8 إلى 18 منفذًا احتياطيًا. يتناسب هذا الإعداد مع خزانة مثبتة على الحائط مكونة من 12 وحدة جنبًا إلى جنب مع مفتاح ذو 48 منفذًا ووحدة UPS صغيرة.

مكتب شركة متعدد الطوابق يضم 200 موظف

أ 200-person office spread across four floors will typically have one IDF per floor and a central MDF. Each IDF serves 50 employees with approximately 100 to 130 cable drops per floor, requiring اثنين إلى ثلاث لوحات ذات 48 منفذًا لكل IDF، أو بدلاً من ذلك مزيج من اللوحات ذات 48 منفذًا و24 منفذًا اعتمادًا على عدد الإسقاط الدقيق. يقوم MDF بتجميع الوصلات الصاعدة الأساسية من جميع IDFs الأربعة ويستضيف البنية التحتية الأساسية للمحول، مما يتطلب عادةً لوحات تصحيح إضافية لكابلات الوصلة الصاعدة وحدها.

خزانة مركز بيانات الموقع المشترك

في مركز بيانات الموقع المشترك، قد تحتوي خزانة واحدة مكونة من 42 وحدة على 10 إلى 20 خادمًا، يحتوي كل منها على 2 إلى 4 واجهات للشبكة. وهذا يترجم إلى 20 إلى 80 منفذ شبكة نشطًا في حامل واحد. ذات كثافة عالية لوحة التصحيح ذات 96 منفذًا في 2U هو الحل المفضل هنا، وغالبًا ما يستخدم جنبًا إلى جنب مع المحول الموجود أعلى الحامل وأشرطة ألياف MPO للوصلات الصاعدة. الهدف هو إنهاء أكبر عدد ممكن من الاتصالات ضمن أقل عدد من وحدات الحامل، مما يترك مساحة أكبر للمعدات المدرة للدخل.

مبنى المدرسة أو الجامعة

تمثل المرافق التعليمية تحديات فريدة من نوعها في مجال الكابلات لأنها تجمع بين قطرات الفصول الدراسية عالية الكثافة وأنماط الإشغال المتغيرة. قد يحتوي الفصل الدراسي النموذجي في المدرسة الثانوية على 35 مقعدًا للطلاب بالإضافة إلى محطة للمعلمين وجهاز عرض ونقطة وصول واحدة أو اثنتين - من 10 إلى 15 نقطة توصيل بالكابل لكل غرفة. يولد المبنى الذي يحتوي على 20 فصلًا دراسيًا ما بين 200 إلى 300 نقطة يجب توزيعها عبر IDFs متعددة. اللوحات ذات 48 منفذًا هي العمود الفقري في هذه البيئات، مع تحديد العدد الدقيق من خلال عدد القطرات المجمعة في كل خزانة.
