كيفية إصلاح سلك تصحيح الألياف الضوئية؟

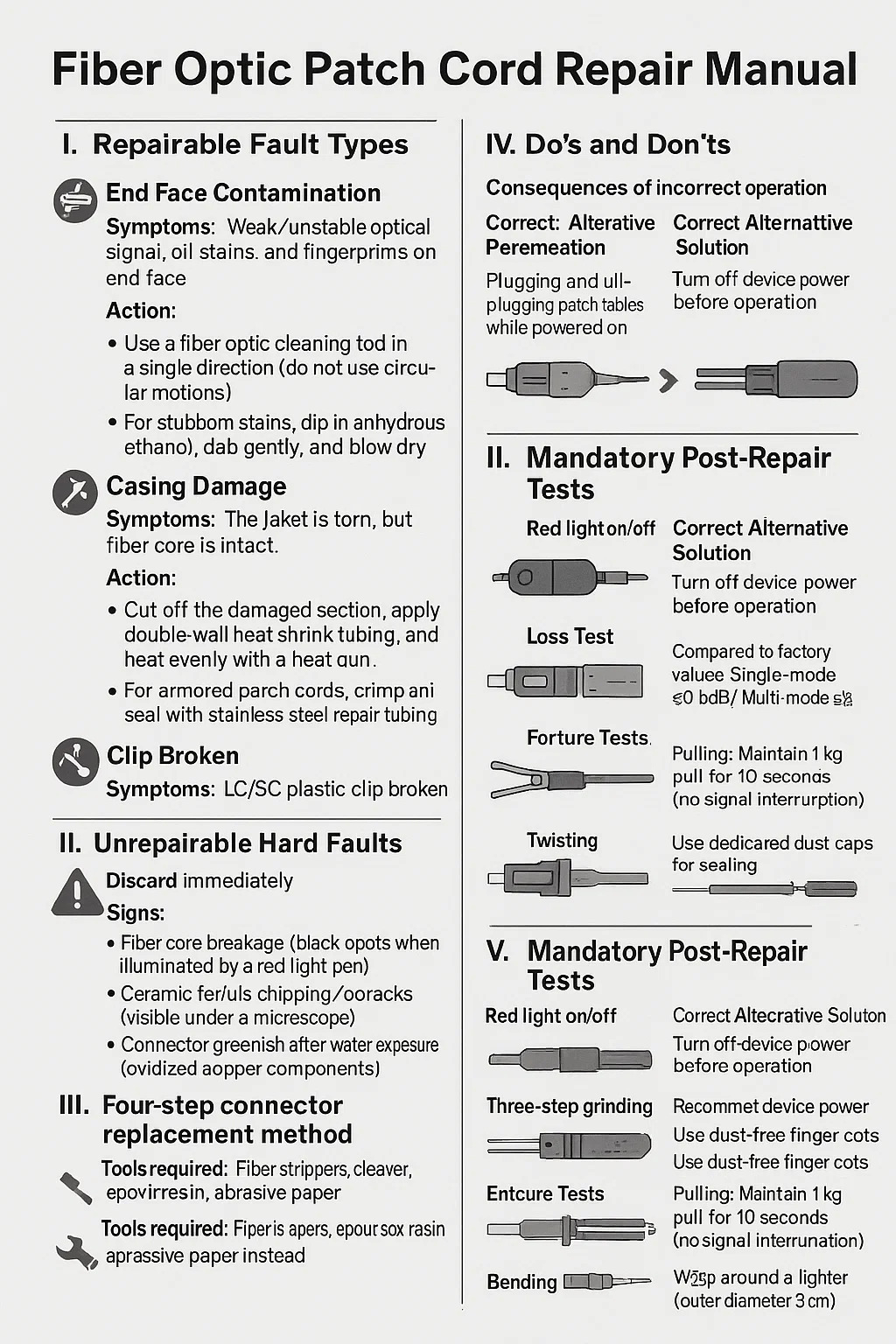

سلك تصحيح الألياف الضوئية دليل الإصلاح

I. أنواع الأخطاء القابلة للإصلاح
إنهاء تلوث الوجه
الأعراض: إشارة بصرية ضعيفة/غير مستقرة، وبقع زيتية، وبصمات أصابع على الوجه النهائي
فعل:
استخدم قضيب تنظيف الألياف الضوئية في اتجاه واحد (لا تستخدم حركات دائرية).
بالنسبة للبقع العنيدة، اغمسها في الإيثانول اللامائي، ثم ربت عليها بلطف، ثم جففها بالمجفف.
موانع الاستعمال: لا تستخدم المسحات القطنية أو المناشف الورقية (بقايا الألياف تشكل مصدر قلق).
تلف الغلاف
الأعراض: السترة ممزقة ولكن لب الألياف سليم.
فعل:
اقطع الجزء التالف، ثم استخدم أنبوب الانكماش الحراري مزدوج الجدار، وقم بتسخينه بالتساوي باستخدام مسدس حراري.
بالنسبة لأسلاك التصحيح المدرعة، قم بتجعيدها وإغلاقها باستخدام أنابيب إصلاح من الفولاذ المقاوم للصدأ.
كليب مكسور
الأعراض: المشبك البلاستيكي LC/SC مكسور.
فعل: Replace with a metal-shelled connector of the same model (re-termination is required).

ثانيا. أخطاء صعبة غير قابلة للإصلاح
تجاهل على الفور. علامات:
كسر الألياف الأساسية (بقع سوداء عند إضاءتها بقلم ضوء أحمر)
تقطيع/شقوق الطويق الخزفي (مرئية تحت المجهر)
الموصل مخضر بعد التعرض للماء (مكونات النحاس المؤكسدة)
أحد الألياف في سلك التصحيح MPO معيب

ثالثا. طريقة استبدال الموصل بأربع خطوات
الأدوات المطلوبة: أدوات تقشير الألياف، ساطور، راتنجات الإيبوكسي، ورق جلخ
إزالة طرف الألياف: قم بقطع الطرف التالف، مع ترك 15 سم على الأقل من الألياف الزائدة. قم بإزالة 3 سم من الغلاف الخارجي ونظف قلب الألياف بمسحة كحولية. قم بربط موصل جديد. أدخل الألياف العارية في الغلاف الخزفي LC/SC الجديد. حقن راتنجات الايبوكسي الأزرق وعلاجه لمدة 30 دقيقة. القطع الدقيق: استخدم ساطور الألياف لإزالة قلب الألياف الزائدة عموديًا. يجب أن يبرز المقطع العرضي بمقدار .50.5 مم من الغلاف. تلميع الوجه النهائي
طحن ثلاث خطوات:
الطحن الخشن (ارسم شكل "8" 10 مرات باستخدام ورق صنفرة 12 ميكرومتر)
الطحن الناعم (ارسم شكل "8" 20 مرة باستخدام ورق صنفرة 3 ميكرومتر)
الفحص المجهري (عدم وجود خدوش تحت مجهر 200x)

رابعا. افعل ولا تفعل

V. اختبارات ما بعد الإصلاح الإلزامية
الضوء الأحمر تشغيل/إيقاف. مقبول في حالة عدم وجود بقع داكنة في جميع أنحاء القسم بأكمله (خاصة عند الانحناءات).
اختبار الخسارة
مقارنة بقيم المصنع: الوضع الفردي .50.5 ديسيبل / الوضع المتعدد .80.8 ديسيبل.
اختبارات التعذيب
السحب: استمر في سحب 1 كجم لمدة 10 ثوانٍ (بدون انقطاع الإشارة).
اللف: قم بلف كلا الطرفين بزاوية 180 درجة (تقلب الخسارة <0.3 ديسيبل).
الثني: لف حول الولاعة (القطر الخارجي 3سم) ثلاث مرات.
