كيفية اختبار الحبال البصرية الألياف؟

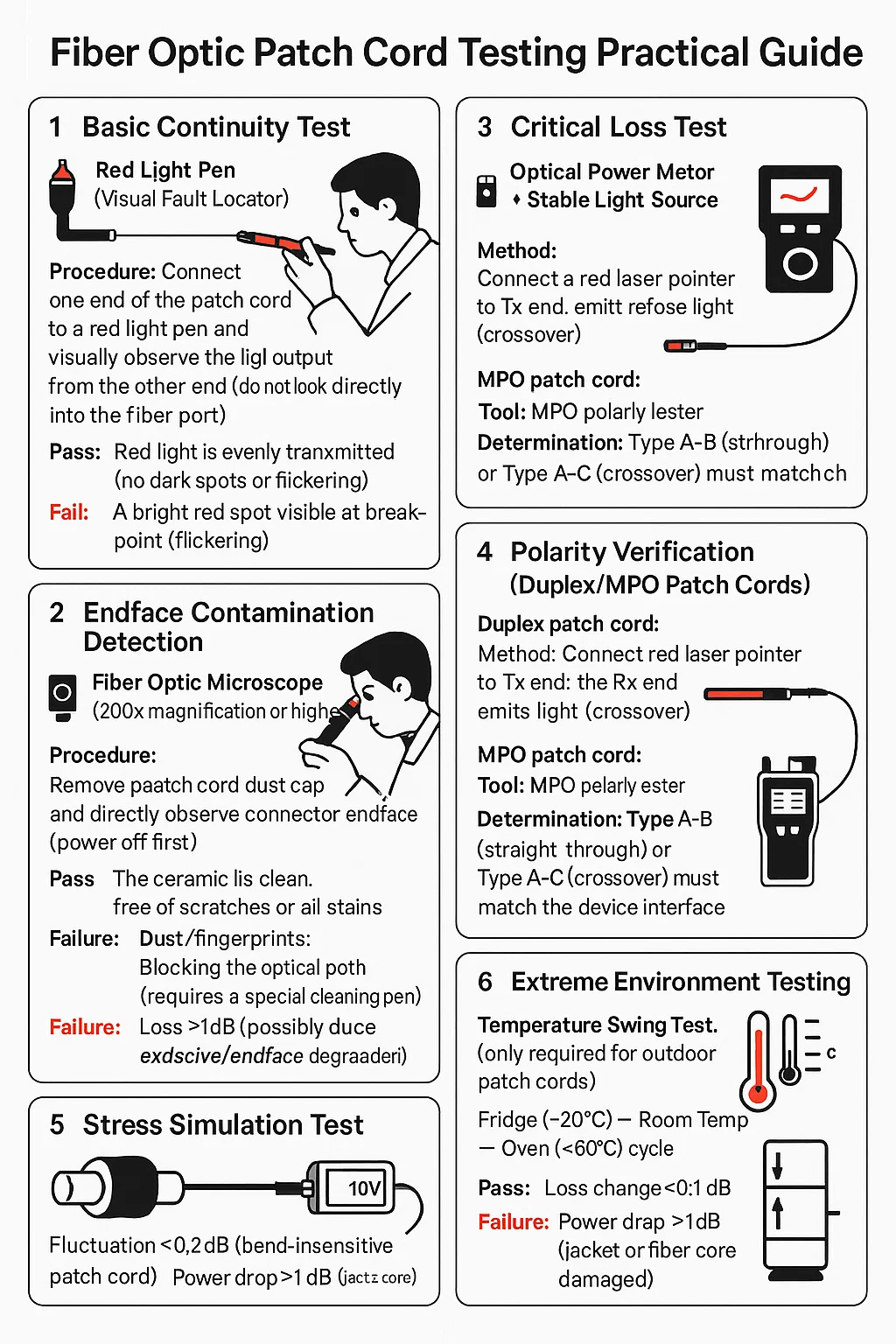

الحبل التصحيح الألياف البصرية اختبار دليل عملي

1. اختبار الاستمرارية الأساسي
الأداة: قلم الضوء الأحمر (محدد موقع الصدع المرئي)
الإجراء: قم بتوصيل أحد طرفي سلك التصحيح بقلم خفيف أحمر ومراقبة بصريًا إخراج الضوء من الطرف الآخر (لا تنظر مباشرة إلى منفذ الألياف).
الممر: ينتقل الضوء الأحمر بالتساوي (لا توجد بقع داكنة أو دفق).
FAIL: يمكن مرئية بقعة حمراء ساطعة عند نقطة الإيقاف (موقع استراحة الألياف الأساسية).

2. الكشف عن تلوث المنافسة
الأداة: مجهر الألياف البصرية (تكبير 200x أو أعلى)
الإجراء: قم بإزالة غطاء غبار سلك التصحيح ولاحظ مباشرة وضع الموصل (الطاقة أولاً).
الممر: غلاف السيراميك نظيف وخالي من الخدوش أو بقع الزيت.
فشل:
الغبار/البصمات: منع المسار البصري (يتطلب قلم تنظيف خاص).
الشقوق/الرقائق: تجاهل على الفور (لا يمكن إصلاحه).

3. اختبار الخسارة الحرجة
الأداة: مصدر إضاءة مستقر للطاقة البصرية
الإجراء: قم بتوصيل مصدر الضوء بطرف واحد من سلك التصحيح وانبعث منه ضوء مرجعي (على سبيل المثال ، 1310nm). قم بتوصيل مقياس الطاقة بالطرف الآخر وقراءة قيمة الخسارة (DB).
يمر:
سلك التصحيح متعدد الأدوار: .50.5 ديسيبل (ضمن 100 متر).
سلك التصحيح أحادي الوضع: .30.3dB (داخل 1 كيلومتر).
فشل: Loss >1dB (possible: excessive bending/endface degradation).

4.
سلك التصحيح المزدوج:
الطريقة: قم بتوصيل مؤشر الليزر الأحمر بنهاية تكساس ؛ يجب أن تنبعث نهاية RX الضوء (كروس).
سلك التصحيح MPO:
الأداة: اختبار قطبي MPO
التحديد: يجب أن يتطابق اكتب A-B (مباشرة) أو النوع A-C (كروس) مع واجهة الجهاز.

5. اختبار محاكاة الإجهاد
السيناريو: خطر الانحناء/سحب سلك التصحيح بعد النشر
إجراء:
لف الحبل التصحيح ثلاث مرات حول أسطوانة قطرها 4 سم.
مراقبة تقلب الطاقة البصرية في الوقت الفعلي أثناء الاختبار.
يمر: Fluctuation ≤0.2dB (bend-insensitive patch cord). Failure: Power drop > 1dB (jacket or fiber core damaged).

6. اختبار البيئة المتطرفة
اختبار أرجوحة درجة الحرارة (مطلوب فقط لحبال التصحيح في الهواء الطلق):
الثلاجة (-20 درجة مئوية) → درجة حرارة الغرفة → الفرن (60 درجة مئوية) دورة 3 مرات.
يمر: Loss change < 0.1dB.
اختبار مقاوم للماء (حبال التصحيح IP67):
غمر الموصل في الماء لمدة 30 دقيقة ، ومسح جاف ، وقياس مقاومة العزل (> 1000mΩ).
طرق الحظر والحلول البديلة
