كيفية إصلاح سلك التصحيح الألياف البصرية؟

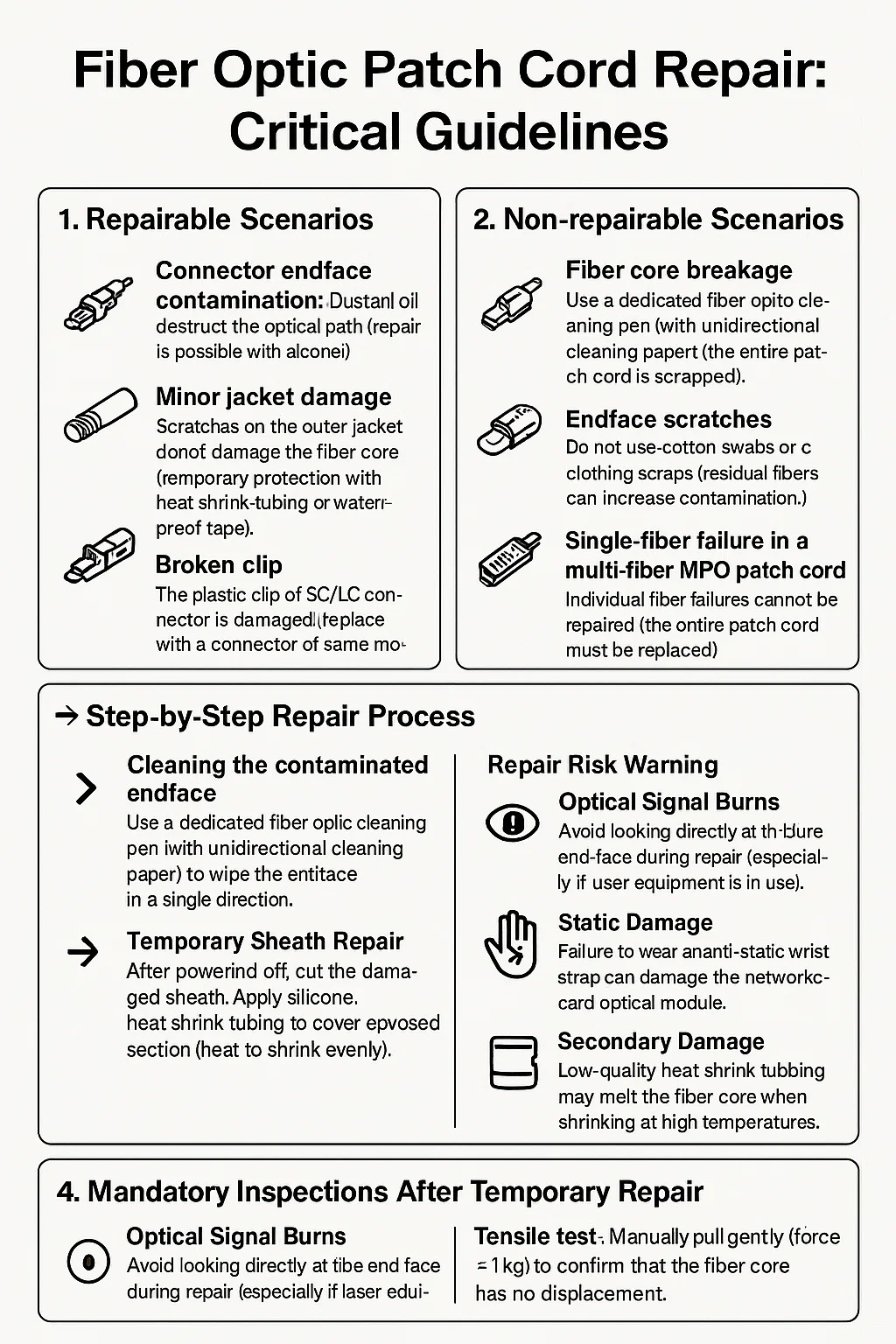

الحبل التصحيح الألياف البصرية الإصلاح: إرشادات حرجة

1. السيناريوهات القابلة للإصلاح
تلوث الموصل الموصل: يعرقل الغبار والزيت المسار البصري (الإصلاح ممكن مع الكحول والنسيج غير المنسوج).
أضرار سترة طفيفة: الخدوش على السترة الخارجية لا تلحق الضرر بنواة الألياف (الحماية المؤقتة مع أنابيب تقلص الحرارة أو شريط مقاوم للماء).
مقطع مكسور: يتلف مقطع بلاستيكي لموصل SC/LC (استبدل بموصل من نفس النموذج).

2. السيناريوهات غير القابلة للإصلاح
الكسر الأساسي الألياف: يؤدي الانحناء المفرط أو الضغط إلى كسر الألياف الزجاجية (يتم إلغاء سلك التصحيح بأكمله).
خدوش المواجهة: الخدوش على الطابق الخزفي أكبر من 0.2µm (تدهور إشارة دائم).
فشل أحادي الألياف في سلك تصحيح MPO متعدد الألياف: لا يمكن إصلاح فشل الألياف الفردية (يجب استبدال سلك التصحيح بأكمله).

3. عملية إصلاح خطوة بخطوة
► تنظيف المواجهة الملوثة
استخدم قلم تنظيف الألياف البصرية المخصصة (مع ورق تنظيف أحادي الاتجاه) لمسح الوضع في اتجاه واحد.
لا تستخدم مسحات القطن أو قصاصات الملابس (يمكن أن تزيد الألياف المتبقية من التلوث).
تحقق من الاستمرارية مع مؤشر الليزر الأحمر.
► إصلاح غمد مؤقت
بعد تشغيله ، قطع الغمد التالف.
قم بتطبيق أنابيب تقليص حرارة السيليكون لتغطية القسم المكشوف (الحرارة للتقلص بالتساوي).
يجب أن تكون كابلات التصحيح المدرعة مغلقة بشريط معدني وراتنج الايبوكسي.
► استبدال الموصل
قطع قسم الخواص من الموصل الأصلي (اترك ما لا يقل عن 30 سم من الفائض).
تجريد الألياف: استخدم كماشة ميلر لإزالة الطلاء وتنظيف الألياف العارية مع الكحول.
أدخل موصل LC/SC الجديد وعلاج جوهر الألياف مع راتنج الايبوكسي.
تلميع الوجه النهائي مع طاحونة (خطوة إلزامية ، التلميع اليدوي غير موثوق به).

4. إصلاح تحذير المخاطر
حروق الإشارة البصرية: تجنب النظر مباشرة إلى وجه الألياف أثناء الإصلاح (خاصة إذا كانت معدات الليزر قيد الاستخدام).
الضرر الثابت: يمكن أن يؤدي الفشل في ارتداء حزام معصم مضاد لمكافحة إلى إتلاف الوحدة النمطية البصرية لبطاقة الشبكة.
الضرر الثانوي: قد يذوب أنابيب تقلص الحرارة منخفضة الجودة من جوهر الألياف عند تقلص درجات حرارة عالية.

5. عمليات التفتيش الإلزامية بعد الإصلاح المؤقت
اختبار الطاقة البصري: يجب أن تكون قيمة التوهين <0.5dB أعلى من معيار الشركة المصنعة الأصلية. اختبار الشد: اسحب يدويًا بلطف (القوة ≤ 1kg) للتأكد من أن جوهر الألياف ليس له إزاحة.
اختبار الانحناء: التفاف حول أسطوانة قطرها 4 سم ثلاث مرات ، تقلبات الطاقة البصرية <0.2db.
