كيف أختار سلك توصيل الألياف الضوئية المناسب؟

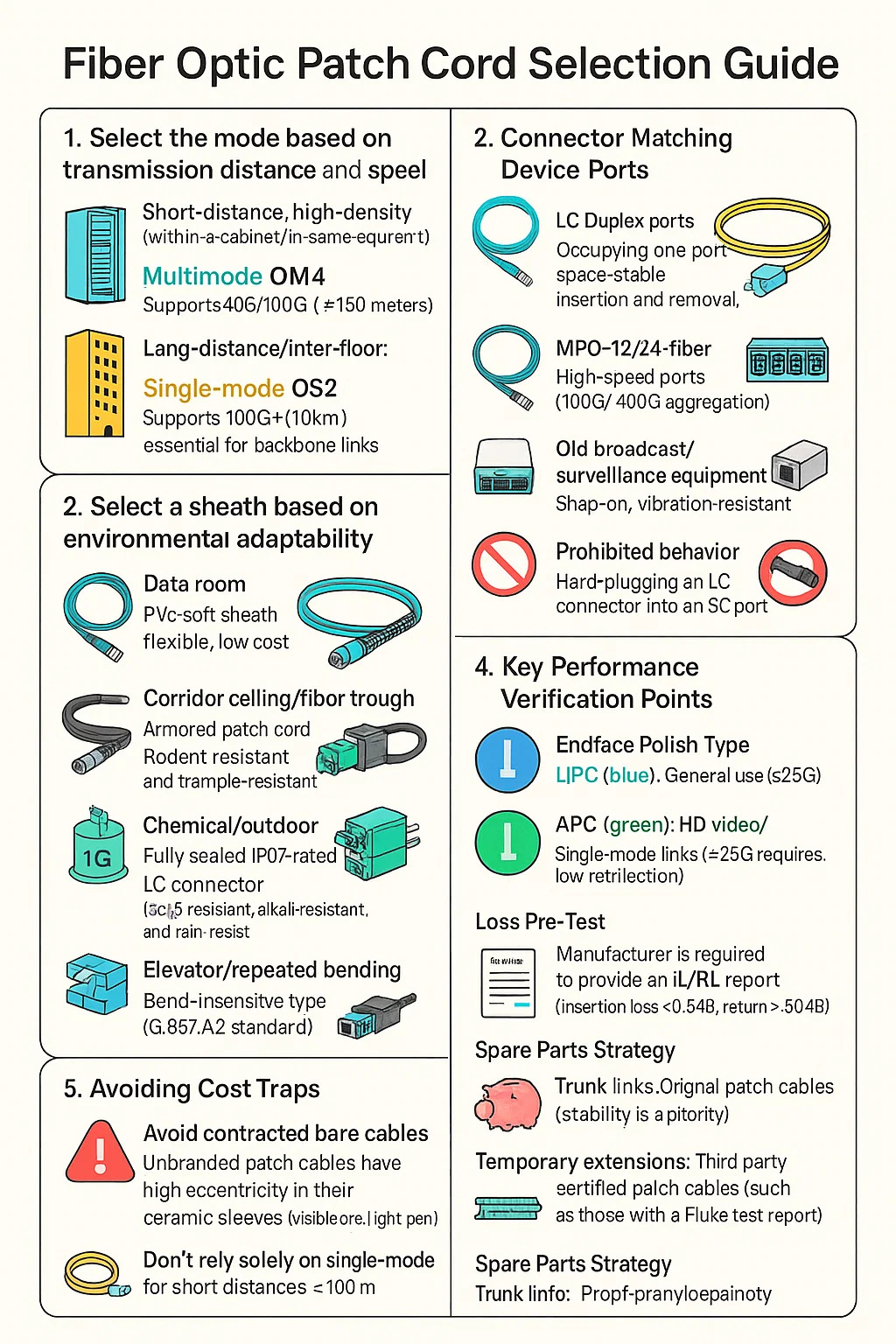

سلك توصيل الألياف الضوئية دليل الاختيار

1. حدد الوضع بناءً على مسافة الإرسال والسرعة
مسافة قصيرة، كثافة عالية (داخل خزانة/في نفس غرفة المعدات):
Multimode OM4 (سترة فيروزية): يدعم 40G/100G (≤150 مترًا)، وهي نسبة السعر إلى الأداء المفضلة.
لا تستخدم OM1/OM2 (قديم، يدعم 1G فقط).
المسافات الطويلة/بين الطوابق:
نظام التشغيل OS2 أحادي الوضع (الغلاف الأصفر): يدعم 100 جيجابايت (10 كم)، وهو أمر ضروري لروابط العمود الفقري.

2. منافذ جهاز مطابقة الموصل
منافذ SFP/SFP: اختر كابل تصحيح مزدوج LC (يشغل مساحة منفذ واحدة، وإدخال وإزالة مستقرين).
منافذ QSFP28/CFP عالية السرعة: اختر ألياف MPO-12/24 (تجميع 100G/400G).
معدات البث/المراقبة القديمة: اختر موصل SC (قابل للتثبيت، ومقاوم للاهتزاز).
السلوك المحظور: توصيل موصل LC بمنفذ SC (تحويل المحول يزيد الخسارة بمقدار 3 ديسيبل).

3. اختر غمدًا بناءً على القدرة على التكيف البيئي
غرفة البيانات: غلاف ناعم من مادة PVC (مرن، منخفض التكلفة).
حوض سقف/أرضية الممر: سلك رقعة مدرع (مقاوم للقوارض ومقاوم للدوس).
كيميائي/خارجي: موصل LC محكم الغلق بالكامل بتصنيف IP67 (مقاوم للأحماض، ومقاوم للقلويات، ومقاوم للمطر).
المصعد/الانحناء المتكرر: نوع غير حساس للانحناء (G.657.معيار A2).

4. نقاط التحقق الرئيسية من الأداء
نوع تلميع الواجهة النهائية:
UPC (أزرق): الاستخدام العام (≤25G).
APC (أخضر): فيديو عالي الدقة/روابط عالية السرعة (يتطلب >25G انعكاسًا منخفضًا).
اختبار الخسارة المسبق:
يتعين على الشركة المصنعة تقديم تقرير IL/RL (خسارة الإدراج ≤ 0.3 ديسيبل، خسارة الإرجاع ≥ 50 ديسيبل).
فحص القطبية:
يجب أن تتطابق أسلاك توصيل MPO التي تستخدم أنواع A/B/C مع نهاية جهاز الإرسال والاستقبال (سيؤدي عدم التطابق إلى انقطاع الارتباط).

5. تجنب فخاخ التكلفة
تجنب الكابلات العارية المتقلصة: تتميز كابلات التصحيح التي لا تحمل علامة تجارية بانحراف مركزي عالي في أكمامها الخزفية (يمكن رؤيتها بقلم ضوئي أحمر).
لا تعتمد فقط على الوضع الفردي للمسافات القصيرة: بالنسبة للمسافات ≤100 متر، تتطلب الكابلات أحادية الوضع وحدات بصرية أعلى سعرًا (توفر الكابلات متعددة الأوضاع 60% من التكلفة).
استراتيجية قطع الغيار:
وصلات الجذع: كابلات التصحيح الأصلية (الاستقرار هو الأولوية).
الامتدادات المؤقتة: كابلات التصحيح المعتمدة من طرف ثالث (مثل تلك التي تحتوي على تقرير اختبار Fluke).
