ما هو نوعان من لوحات التصحيح؟

نوعان من لوحات التصحيح: إجابة مباشرة

النوعان الرئيسيان من لوحات التصحيح هما لوحات التصحيح السلكية (الثابتة). و لوحات التصحيح المعيارية (حجر الزاوية). . تشكل هاتان الفئتان أساس الكابلات الهيكلية في كل مركز بيانات وغرفة خادم وتركيب شبكة تجارية تقريبًا. يعد فهم الفرق بينهما أمرًا ضروريًا قبل شراء لوحة تصحيح الشبكة أو تصميم تخطيط الكابلات، لأن الاختيار الخاطئ يمكن أن يؤدي إلى تكلفة غير ضرورية أو عدم المرونة أو مشكلات في الأداء في المستقبل.

تأتي لوحة التصحيح السلكية مزودة بكابلات تم إنهاؤها بالفعل في الجزء الخلفي من اللوحة في المصنع. من ناحية أخرى، يتم شحن لوحة التصحيح المعيارية كإطار فارغ يقبل مقابس حجر الزاوية القابلة للتبديل، مما يسمح للمثبت باختيار أنواع الموصلات والفئات وحتى مزج أنواع الوسائط داخل لوحة واحدة. كلاهما يخدم نفس الوظيفة الأساسية — تنظيم وتوجيه اتصالات الشبكة — لكنهما يفعلان ذلك بطرق مختلفة بشكل أساسي ويتناسبان مع سيناريوهات النشر المختلفة.

لوحات التوصيل السلكية: منتهية مسبقًا وجاهزة للنشر

لوحة التصحيح السلكية، التي تسمى أحيانًا لوحة التصحيح الثابتة أو المثقوبة، لها منافذها الخلفية منتهية بالفعل بكتل مثقوبة ذات نمط 110 أو موصلات مماثلة. يمتد الكابل من الميدان - منافذ الحائط، وصواني الكابلات، وصناديق الأرضية - ويتم ثقبها مباشرة على هذه الكتل باستخدام أداة التثقيب. يعرض الجزء الأمامي من اللوحة منافذ RJ45 القياسية حيث تقوم كابلات التصحيح القصيرة بتوصيل المعدات ببقية الشبكة.

هذا النوع من لوحة تصحيح الشبكة هو العمود الفقري التقليدي للكابلات الهيكلية. وهي متاحة على نطاق واسع في تكوينات 24 منفذًا و48 منفذًا ، ومعظم الموديلات تشغل إما وحدة واحدة أو وحدتين من مساحة الحامل. تم تصنيف الخيارات القياسية لأداء Cat5e أو Cat6 أو Cat6A، مع لوحات Cat6A القادرة على الدعم 10 جيجابت إيثرنت لمسافات تصل إلى 100 متر .

مزايا لوحات التصحيح السلكية

• انخفاض التكلفة الأولية لكل منفذ مقارنة بالبدائل المعيارية
• جودة إنهاء متسقة على مستوى المصنع عبر جميع المنافذ
• عملية تثبيت أبسط لعمليات نشر موحدة واسعة النطاق
• موثوقية مثبتة في البيئات التي تحتوي على آلاف المنافذ المثبتة
• توفر واسع النطاق من الموردين بما في ذلك Panduit وLeviton وBelden وCommScope

حدود لوحات التصحيح السلكية

العيب الرئيسي هو عدم المرونة. كل منفذ على اللوحة السلكية هو نفس نوع الموصل. إذا كنت بحاجة إلى مزيج من منافذ Cat6 النحاسية جنبًا إلى جنب مع وصلات الألياف أو الكابلات المحورية، فلن تتمكن من تحقيق ذلك من خلال لوحة سلكية واحدة. بالإضافة إلى ذلك، في حالة تلف منفذ واحد، فإن استبداله يعني عادةً استبدال أو إعادة إنهاء اللوحة بأكملها أو على الأقل تلك الكتلة الفردية. بالنسبة للبيئات التي تتطور فيها متطلبات الكابلات بشكل متكرر، تصبح هذه الصلابة مشكلة تشغيلية حقيقية.

تعد لوحات التصحيح السلكية مناسبة بشكل أفضل لعمليات النشر المكتبية الكبيرة وشبكات المدارس والبيئات الصناعية حيث مئات من أشواط النحاس متطابقة يجب إنهاؤها بسرعة وبتكلفة مناسبة. يمكن أن تكلف لوحة Cat6 السلكية ذات 48 منفذًا ما بين 30 إلى 80 دولارًا، مما يجعلها جذابة للمشاريع الحساسة للميزانية.

لوحات التصحيح المعيارية: مرنة وجاهزة للمستقبل

لوحة التصحيح المعيارية عبارة عن هيكل فارغ، يتم تقديمه عادةً في إطارات ذات 12 أو 24 أو 48 منفذًا، مصممة لقبول مقابس حجر الزاوية الفردية. يمكن أن تحتوي كل فتحة في الإطار على نوع مختلف من المقبس — Cat5e، Cat6، Cat6A، Fiber LC، Fiber SC، Coaxial F-type، أو حتى وحدات USB أو HDMI الأساسية. وهذا يجعل لوحة تصحيح الشبكة المعيارية الخيار الأكثر تنوعًا المتاح في الكابلات الهيكلية اليوم.

يتضمن التثبيت تثبيت مقابس حجر الزاوية المختارة في إطار اللوحة، ثم إنهاء كل مقبس على حدة. يمكن تثقيب الرافعات نفسها، أو بدون أدوات، أو إنهائها مسبقًا وفقًا لطراز الرافعة المحدد. بمجرد التثبيت، يقدم الوجه الأمامي لكل مقبس واجهة المنفذ المناسبة للمستخدم.

مزايا لوحات التصحيح المعيارية

• مرونة كاملة في مزج أنواع الموصلات ضمن لوحة واحدة
• إصلاحات سهلة على مستوى المنفذ: قم بتبديل مقبس رئيسي واحد تالف دون استبدال اللوحة بأكملها
• قابلية التوسع - ابدأ بلوحة مملوءة جزئيًا وأضف المنافذ مع نمو الاحتياجات
• يدعم الترقيات المستقبلية عن طريق تبديل الوحدات الأساسية إلى فئات ذات تصنيف أعلى
• مثالي لمراكز البيانات وعمليات تثبيت AV وبيئات الوسائط المتعددة

حدود لوحات التصحيح المعيارية

تحمل الألواح المعيارية تكلفة أعلى لكل منفذ. قد يتكلف إطار لوحة المفاتيح المعيارية ذات 24 منفذًا وحده ما بين 20 إلى 50 دولارًا، ويمكن لكل مقبس حجر رئيسي من نوع Cat6A إضافة 5 إلى 15 دولارًا أخرى لكل منفذ. بالنسبة للوحة وحدات Cat6A ذات 48 منفذًا مملوءة بالكامل، يمكن أن يصل إجمالي تكاليف المكونات 300-600 دولار أو أكثر ، مقارنة بأقل من 100 دولار أمريكي للوحة سلكية مكافئة. وقت العمل أعلى أيضًا، حيث يجب إنهاء كل رافعة بشكل فردي وتثبيتها في مكانها.

ويعتمد اتساق الأداء أيضًا على جودة مقابس حجر الزاوية الفردية المحددة. يمكن أن يؤدي خلط مقابس الطرف الثالث منخفضة الجودة في إطار اللوحة ذات العلامة التجارية إلى إنتاج تداخل غير متناسق وقياسات فقدان الإدخال، مما قد يؤدي إلى فشل اختبارات شهادة القناة. استخدم دائمًا الرافعات والإطارات من نفس النظام الذي تم اختباره واعتماده من قبل الشركة المصنعة كلما أمكن ذلك.

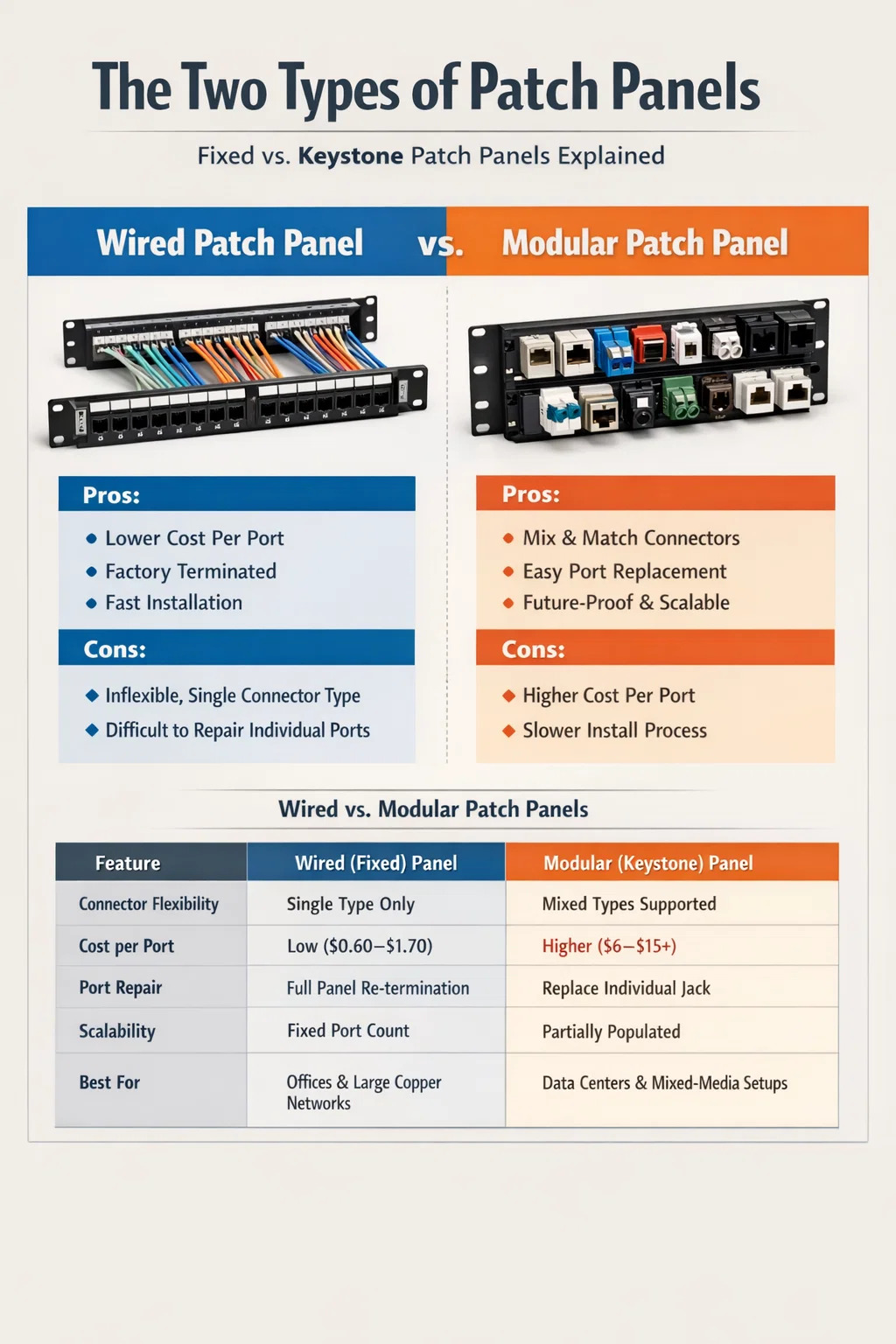

مقارنة جنبًا إلى جنب: لوحات التصحيح السلكية مقابل اللوحات المعيارية

يلخص الجدول أدناه الاختلافات الرئيسية لمساعدتك في تحديد نوع لوحة تصحيح الشبكة التي تناسب متطلبات مشروعك.

كيفية اختيار الحق لوحة تصحيح الشبكة لمشروعك

يعود الاختيار بين لوحة تصحيح الشبكة السلكية والمعيارية إلى أربعة عوامل عملية: الميزانية، وتنوع الوسائط، والنمو المتوقع، وتوقعات الصيانة. لا يوجد خيار متفوق عالميًا، حيث يتم نشر كلا النوعين بنجاح في التركيبات الاحترافية كل يوم.

المشاريع التي تعتمد على الميزانية

إذا كان المشروع ينطوي على إنهاء 100 قطعة نحاس أو أكثر من نفس الفئة و cost control is a priority, wired patch panels deliver better value. A school network deploying 200 Cat6 drops across 8 panels will save $1,000–$2,000 in parts alone by choosing wired over modular. That savings can be redirected to managed switches, better cable, or additional access points.

بيئات الوسائط المختلطة ومراكز البيانات

تجمع مراكز البيانات بشكل روتيني بين شبكة إيثرنت النحاسية ووصلات الألياف الضوئية وأحيانًا الاتصالات المحورية أو الصوتية في نفس الحامل. تتعامل لوحة تصحيح الشبكة المعيارية مع كل هذه الأمور في إطار واحد مكون من وحدة واحدة، مما يحافظ على تنظيم الحامل وتقليل عدد اللوحات المطلوبة. يتم توحيد معايير العديد من مراكز بيانات المؤسسات على اللوحات المعيارية على وجه التحديد لأنه يمكنها ترقية منافذ الألياف الفردية من 1G LC إلى 10G LC أو 25G LC ببساطة عن طريق تبديل الوحدات النمطية، دون إعادة تشغيل الكابلات أو استبدال اللوحات بأكملها.

الصيانة وإمكانية الخدمة على المدى الطويل

في البيئات ذات المنافذ العالية - مساحات العمل المشتركة، ومراكز الأعمال في الفنادق، وأماكن الفعاليات - تتعرض مقابس حجر الزاوية الفردية للإيذاء الجسدي من دورات التوصيل والتوصيل المتكررة. تسمح اللوحة المعيارية للفني باستبدال الرافعة البالية في أقل من دقيقتين، بتكلفة قطع تتراوح بين 5 و10 دولارات، دون إزعاج أي اتصالات أخرى. يتطلب نفس الإصلاح على اللوحة السلكية إعادة ثقب كتلة أو استبدال مجموعة اللوحة بأكملها، وهو ما قد يعني 30-60 دقيقة من التوقف لكل حادثة.

التدقيق المستقبلي وترقيات التكنولوجيا

تتطور معايير الشبكة. يعد Cat6A الآن هو الحد الأدنى الموصى به للتركيبات التجارية الجديدة لكل TIA-568.2-D، كما أصبح 10GBase-T شائعًا بشكل متزايد حتى في بيئات الشركات الصغيرة والمتوسطة. إذا قمت بنشر لوحة Cat6 سلكية اليوم وتحتاج إلى أداء Cat6A خلال ثلاث سنوات، فإنك تستبدل اللوحة بأكملها. باستخدام لوحة معيارية، يمكنك تبديل مقابس حجر الزاوية مع الحفاظ على الإطار. هذا التمييز أقل أهمية في خزانة ذات 24 منفذًا ولكنه يصبح مهمًا عبر مركز بيانات مكون من 10 رفوف و480 منفذًا .

ما وراء النوعين الرئيسيين: لوحات التصحيح الزاوية والمحمية والفارغة

في حين أن السلكية والتركيبية هما الفئتان الأساسيتان، فإن كلا النوعين يأتيان في أشكال متخصصة تلبي متطلبات التثبيت المحددة.

لوحات التصحيح الزاوية

تعمل لوحات التوصيل ذات الزوايا على إمالة المنافذ الأمامية بزاوية 45 درجة، وتوجيه كابلات التصحيح إلى الجانب بدلاً من توجيهها بشكل مستقيم نحو مقدمة الحامل. يؤدي هذا إلى تقليل ضغط نصف قطر الانحناء بشكل كبير على كابلات التصحيح ويحافظ على نظافة الرفوف عالية الكثافة بشكل كبير. تتوفر الألواح ذات الزوايا في كل من التنسيقات السلكية والوحداتية، وتُستخدم بشكل شائع في ترتيبات التبديل أعلى الحامل حيث تكون إدارة الكابلات أمرًا بالغ الأهمية. تقوم بعض التصميمات بزاوية الصف السفلي من المنافذ فقط، مما يؤدي إلى إنشاء تخطيط هجين مسطح/زاوي لتحقيق أقصى كثافة.

لوحات التصحيح المحمية (STP).

في البيئات ذات التداخل الكهرومغناطيسي الكبير - أرضيات التصنيع، ومرافق البث، وغرف التصوير الطبي - تتطلب الكابلات المزدوجة الملتوية المحمية (STP) لوحة توصيل محمية للحفاظ على استمرارية درع الكابل في جميع أنحاء الرابط. تشتمل لوحة تصحيح الشبكة المحمية على مبيتات منافذ معدنية وشريط تأريض يرتبط بالمسار الأرضي للحامل. يؤدي استخدام لوحة غير محمية مع كابل STP إلى كسر الدرع الموجود على اللوحة، مما يتعارض مع الغرض منها تمامًا. تتوفر الألواح المحمية في كل من الأنواع السلكية والمعيارية، على الرغم من أنها تحمل علاوة تكلفة تقريبية 30-50% مقارنة بالنماذج غير المحمية المكافئة .

لوحات التصحيح الفارغة

لا تحتوي لوحات التصحيح الفارغة على منافذ على الإطلاق. يتم استخدامها فقط لإدارة الرفوف — لملء المساحات الفارغة المكونة من وحدة واحدة لتحسين تدفق الهواء، أو حجب الغبار، أو توفير سطح مُلصق للتوثيق. على الرغم من أنها ليست مكونًا وظيفيًا لتوزيع البيانات، إلا أن اللوحات الفارغة تعد لمسة نهائية احترافية في أي حامل منظم جيدًا ويتم ذكرها هنا لأنها غالبًا ما يتم تجميعها جنبًا إلى جنب مع لوحات التصحيح الوظيفية في كتالوجات البائعين ويمكن أن تسبب ارتباكًا للمشترين لأول مرة.

كثافة المنفذ ووحدات الحامل واعتبارات إدارة الكابلات

يجب تقييم كلا النوعين من لوحات التصحيح ليس فقط حسب نوع الموصل ولكن أيضًا من خلال مدى ملاءمتها للتخطيط العام للحامل. يوفر رف EIA القياسي مقاس 19 بوصة 42U من المساحة القابلة للاستخدام . يمكن أن يؤدي الاختيار السيئ للوحة إلى إهدار وحدات الحامل وإنشاء كوابيس لإدارة الكابلات وجعل استكشاف الأخطاء وإصلاحها أمرًا مؤلمًا.

تعمل لوحة التصحيح السلكية المكونة من 48 منفذًا والمكونة من وحدة واحدة على تعبئة المنافذ بإحكام وتترك مساحة أفقية صغيرة لمقاطع إدارة الكابلات. يقوم العديد من المثبتين بإقران كل لوحة ذات 48 منفذًا مع مدير كابلات أفقي 1U أسفلها مباشرة، مما يؤدي إلى التضحية بـ 2U لكل لوحة ولكن مع تحسين قابلية الصيانة على المدى الطويل بشكل كبير. توفر اللوحة المكونة من 24 منفذًا في وحدة واحدة مساحة أفقية أكبر للتنفس بين المنافذ، مما يجعل من السهل تسمية الكابلات الفردية وتتبعها دون إزعاج الاتصالات المجاورة.

بالنسبة للوحات المعيارية، يجب التحقق من العمق الإضافي الذي تتطلبه بعض تصميمات مقابس الانحراف مقابل الخلوص الخلفي للحامل. تمتد بعض أحجار المفاتيح Cat6A بمقدار 2-3 بوصات خلف وجه اللوحة، وفي العبوات المثبتة على الحائط ذات العمق الضحل بعمق 12-14 بوصة فقط، يمكن أن يجعل هذا التثبيت مستحيلًا فعليًا دون تخطيط مسبق دقيق.

ممارسات وضع العلامات والتوثيق

بغض النظر عن نوع اللوحة، فإن وضع العلامات المناسبة لا يقل أهمية عن الأجهزة نفسها. تدعو أفضل ممارسات الصناعة إلى تسمية كل منفذ بمعرف فريد يتم تعيينه لجدول كابل يوثق نقطة الأصل والوجهة وفئة الكابل وتاريخ التثبيت ومرجع نتيجة الاختبار. تتضمن معظم لوحات التصحيح عالية الجودة قناة شريط ملصقات أسفل المنافذ أو فوقها. إن استخدام Brady أو HellermannTyton أو أنظمة وضع العلامات المماثلة ذات الملصقات المنكمشة بالحرارة أو ذاتية التصفيح يبقي المعرفات قابلة للقراءة 10 سنوات حتى في البيئات المتربة أو الرطبة.

أفضل ممارسات التثبيت لكلا النوعين من اللوحات

بغض النظر عن نوع لوحة تصحيح الشبكة التي تختارها، فإن مجموعة من ممارسات التثبيت المتسقة تضمن تلبية أداء القناة للمواصفات المقدرة أو تجاوزها.

• حافظ على تطور الزوج في حدود 13 مم من نقطة الإنهاء لتقليل التداخل، خاصة في عمليات تثبيت Cat6A.
• اترك ما لا يقل عن 12 بوصة من حلقة الخدمة خلف اللوحة للسماح بإعادة الإنهاء دون سحب كابل جديد.
• لا تتجاوز مطلقًا الحد الأدنى لنصف قطر انحناء الكابل — عادةً ما يكون 4x قطر الكابل بدون درع و8x إذا كان محميًا.
• استخدم أداة التثقيب المعايرة التي تم ضبطها على مستوى التأثير الصحيح لنوع الكتلة (110 مقابل كرونة).
• اختبر كل قناة باستخدام أداة اختبار ميدانية معتمدة (Fluke DSX أو IDEAL SignalTEK أو ما يعادلها) وفقًا لمعايير TIA-568 أو ISO/IEC 11801 قبل التوقيع على التثبيت.
• تخزين تقارير الاختبار إلكترونيًا وربطها بجدول الكابلات لكل منفذ في النظام.
• عند استخدام اللوحات المعيارية، تأكد من أن مأخذ حجر الزاوية وإطار اللوحة ينتميان إلى نفس النظام الذي تم اختباره لحماية أي ضمان أو شهادة من الشركة المصنعة.

يؤدي اتباع هذه الخطوات إلى تحويل لوحة التصحيح من عملية شراء أجهزة بسيطة إلى مكون بنية أساسية موثق بشكل صحيح وقابل للاعتماد يدعم الشبكة بشكل موثوق 15-25 سنة - دورة الحياة النموذجية لنظام الكابلات الهيكلي المثبت وفقًا للمعايير الحالية.

الأخطاء الشائعة عند اختيار لوحة التصحيح

حتى المثبتون ذوو الخبرة يرتكبون أحيانًا أخطاء في الاختيار تسبب مشاكل بعد أشهر أو سنوات من النشر الأولي. فيما يلي الأكثر شيوعاً والتي يمكن تجنبها.

عدم تطابق فئة اللوحة مع فئة الكابل

يؤدي تثبيت كابل Cat6A وإنهائه على لوحة ذات تصنيف Cat6 إلى تقييد أداء القناة على Cat6. يحدد المكون الأضعف في القناة الأداء المقدر للارتباط بأكمله. إذا كنت تقوم بتشغيل Cat6A لدعم 10GBase-T أو 25GBase-T، فيجب أن يكون كل مكون - كبل ولوحة التوصيل ومقبس keystone وسلك التصحيح - مصنفًا على أنه Cat6A.

تجاهل إدارة الكابلات الخلفية

يمكن أن يحتوي الجزء الخلفي من لوحة ذات 48 منفذًا مكتظة بالسكان على 48 كابلًا فرديًا. بدون أدلة إدارة الكابلات الخلفية المناسبة، أو الخطافات على شكل حرف J، أو بكرات الكابلات، تصبح هذه المسارات كتلة متشابكة تجعل عمليات الإضافة والتحركات والتغييرات (MACs) المستقبلية صعبة بشكل غير ضروري وتزيد من خطر تلف الكابل العرضي أثناء أعمال الصيانة غير ذات الصلة.

شراء مكونات غير النظام لتوفير المال

يؤدي استخدام إطار لوحة Panduit مع مقابس حجر الزاوية من خارج العلامة التجارية، أو خلط لوحات التصحيح Cat6 مع كابل Cat6A من شركة مصنعة مختلفة، إلى انتهاك ضمان النظام الذي تم اختباره. تقوم الشركات المصنعة مثل Panduit، وLeviton، وBelden، وCommScope، وLegrand باعتماد مكوناتها كأنظمة، وتكون هذه الشهادة صالحة فقط عند استخدام مكونات من نفس العائلة معًا. خلط العلامات التجارية للحفظ 2 دولار - 5 دولارات لكل منفذ يمكن أن يبطل ضمان النظام لمدة 25 عامًا بقيمة أكبر بكثير من المدخرات.

التقليل من متطلبات عدد المنافذ

القاعدة العامة الشائعة في تصميم الكابلات التجارية هي التخطيط لها زيادة المنافذ بنسبة 20-30% عما هو مطلوب حاليًا . تنمو المؤسسات، وتتضاعف محطات العمل، وتتكاثر أجهزة إنترنت الأشياء. يؤدي نفاد منافذ لوحة التصحيح إلى فرض تركيب لوحة جديدة في منتصف الحامل أو إعادة تصميم كامل - وكلاهما أكثر إزعاجًا وتكلفة من مجرد تركيب لوحة أكبر أو لوحات إضافية من البداية.
