ما الأدوات التي أحتاجها لتثبيت لوحة التصحيح؟

الأدوات التي تحتاجها لتثبيت لوحة التصحيح: إجابة مباشرة

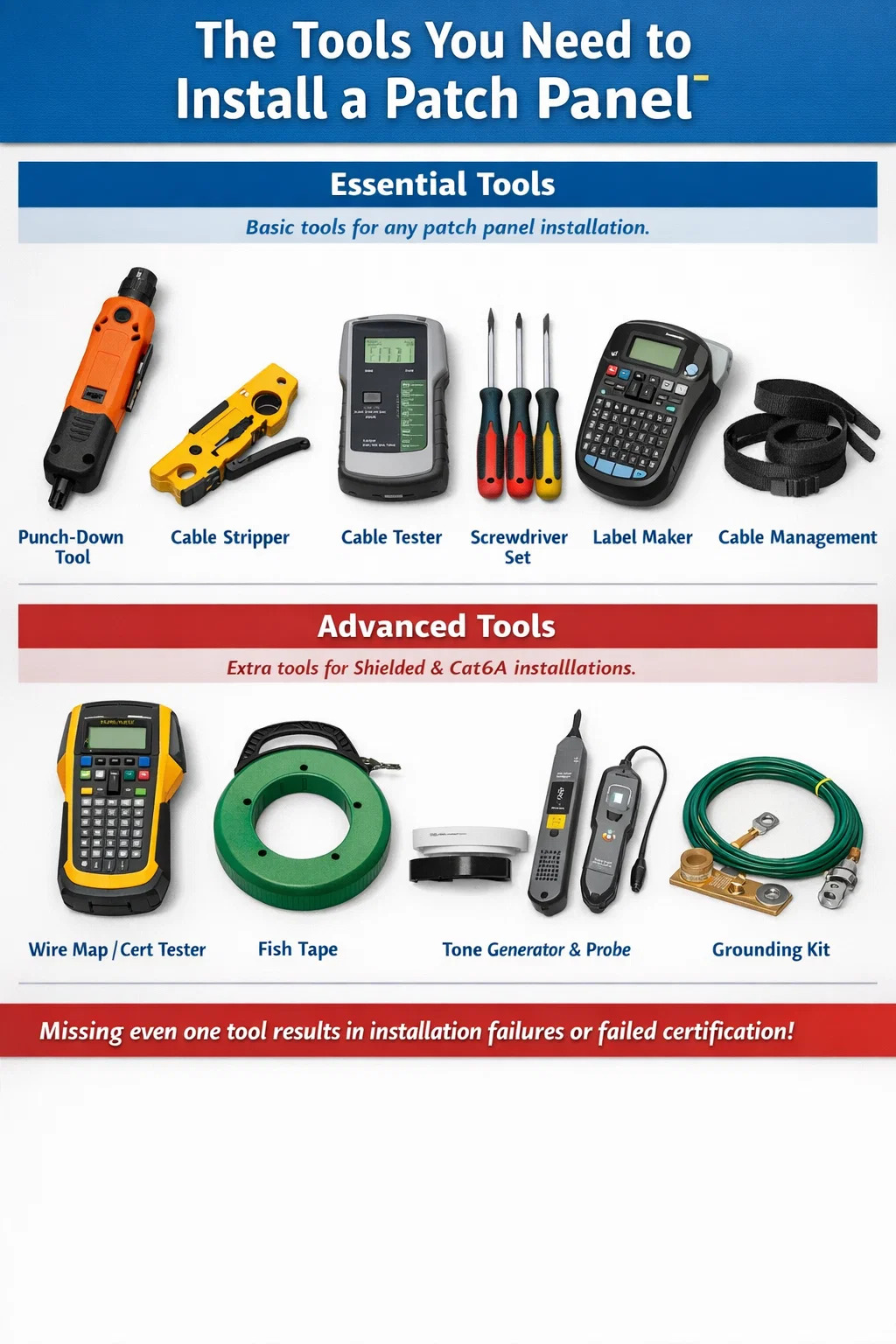

لتثبيت a لوحة تصحيح الشبكة ، أنت بحاجة إلى أداة ثقب، ومزيل كابلات، واختبار كابلات، ومجموعة مفكات براغي، وصانع ملصقات، وحل لإدارة الكابلات مثل أشرطة الفيلكرو أو روابط الكابلات. بالنسبة للتركيبات الأكثر تطلبًا - خاصة Cat6A أو الكابلات المحمية - ستحتاج أيضًا إلى جهاز اختبار خريطة الأسلاك أو جهاز اختبار كامل للشهادة، وشريط سمك أو مقبض سحب كابل، ومولد نغمة مع مسبار. هذه ليست إضافات اختيارية. يؤدي فقدان واحد منهم إلى فشل التثبيت، أو قناة غير معتمدة، أو مشكلة صيانة تظهر بعد أشهر.

تقوم الأقسام أدناه بتقسيم كل أداة بالتفصيل، وتشرح سبب أهميتها، وتقدم توصيات محددة حول المنتج ومعايير الأداء حتى تتمكن من اتخاذ قرارات شراء مستنيرة قبل بدء المهمة.

أداة Punch-Down: الأداة الأكثر أهمية في الوظيفة

تعد أداة التثقيب هي أهم قطعة من المعدات لأي تركيب لوحة توصيل. إنه يضع الموصلات الفردية في كتل IDC (موصل إزاحة العزل) ذات النمط 110 الموجودة في الجزء الخلفي من اللوحة. عندما تتعطل الأداة، تقوم الشفرة في الوقت نفسه بقطع السلك الزائد وإجبار الموصل على إجراء اتصال كهربائي محكم مع محطة IDC. إذا تم القيام بذلك بشكل صحيح، فسينتج عن ذلك اتصال محكم للغاز تم تصنيفه لـ دورة الحياة الكاملة لنظام الكابلات - غالبًا 20 عامًا .

هناك نوعان أساسيان من أدوات التثقيب: التأثير وعدم التأثير. تستخدم أدوات التأثير آلية محملة بنابض توفر قوة هجومية معايرة. تتطلب الأدوات غير التأثيرية (اليدوية) من القائم بالتركيب الضغط يدويًا. بالنسبة لعمليات تثبيت لوحة تصحيح الشبكة الاحترافية، استخدم دائمًا أداة التثقيب. تنتج أدوات الضغط اليدوي عمقًا غير متناسق للجلوس، وهو ما يترجم مباشرةً إلى فقدان الإدخال المتغير وفشل الحديث المتبادل (NEXT) أثناء اعتماد القناة.

اختيار الشفرة الصحيحة

تقبل أدوات التثقيب التأثيرية الشفرات القابلة للتبديل. الأكثر شيوعًا هما الشفرة 110 وشفرة الكرون. تستخدم جميع لوحات التصحيح في أمريكا الشمالية تقريبًا كتلًا ذات 110 نمطًا لذا فإن الشفرة 110 هي نقطة البداية القياسية. قد تستخدم بعض المنشآت الأوروبية وبعض المنشآت الدولية كتل كرون. تأكد من نوع الكتلة المطبوع على الجزء الخلفي من اللوحة قبل شراء الشفرات. سيؤدي استخدام الشفرة الخاطئة إلى إتلاف أطراف IDC فعليًا وتدمير الاتصال الكهربائي.

تحتوي معظم أدوات التأثير على محدد قوة عالية/منخفضة. يتم استخدام القوة العالية للإنهاء الأولي على موصلات Cat6A الصلبة. تعمل القوة المنخفضة مع سلك Cat5e ذو المقياس الأخف أو لإعادة تثبيت موصل لم يجلس بشكل كامل في التمريرة الأولى. تقدم كل من Fluke Networks وPaladin أداةs وKlein Tools أدوات موثوقة لتأثير الصدمات في النطاق السعري الذي يتراوح بين 30 و120 دولارًا، مع ارتفاع خيارات الدرجة الاحترافية من Fluke وIdeal Industries.

بيئة العمل مهمة في الوظائف الكبيرة

في مهمة تحتوي على 200 عملية إنهاء، تصبح بيئة العمل للأداة عاملاً حقيقيًا. تتسبب أدوات التثقيب الرخيصة ذات المقابض البلاستيكية الصلبة في إرهاق اليد مما يؤدي إلى الإنهاء السريع وفقدان الجلوس. تعمل الأدوات ذات المقابض المطاطية وارتداد الصدمات المبطن - مثل Fluke Networks D914S أو Klein Tools VDV427-300 - على تقليل الضغط المتكرر بشكل كبير. إذا كنت تنهي أكثر من 100 منفذ في جلسة واحدة ، استثمر في أداة ذات مقبض مريح. يتم سداد القسط الذي يتراوح بين 30 إلى 50 دولارًا بسرعة من حيث الدقة وتقليل إعادة العمل.

أدوات تعرية الكابلات وإعداد الأسلاك

قبل أن يلمس أي موصل كتلة مثقوبة، يجب إزالة غلاف الكابل بشكل نظيف. إن أداة تعرية الكابلات المخصصة - وليس سكينًا أو مقصًا - هي الأداة الصحيحة لهذه الخطوة. تم تصميم أدوات تجريد الكابلات للكابلات المزدوجة الملتوية لتسجيل الغلاف على عمق يمكن التحكم فيه بحيث لا تقوم الشفرة أبدًا بخدش الموصلات أو عزل الزوج الموجود أسفلها.

تعد الموصلات الملتوية أحد الأسباب الرئيسية لاختبارات القنوات الهامشية أو الفاشلة. يقلل النك من مساحة المقطع العرضي للموصل، مما يزيد من المقاومة ويخلق انقطاعًا عاكسًا يظهر كفشل في خسارة الإرجاع في اختبار الشهادة. قد لا يكون النك مرئيًا بالعين المجردة، ولكن جهاز Fluke DSX-8000 أو أي جهاز اختبار مماثل سيشير إليه في كل مرة.

المتعريات الدوارة مقابل المتعريات بليد

تلتف أدوات تعرية الكابلات الدوارة حول الكابل وتسجل الغلاف أثناء تدوير الأداة. ينتج عن هذا خطًا نظيفًا وموحدًا حول محيط السترة بالكامل. تقوم أدوات المتعرية ذات النمط النصلي بعمل قطع طولي واحد وتتطلب من المثبت تقشير السترة مرة أخرى. كلاهما يعمل بشكل جيد في أيدي ذوي الخبرة. تُستخدم الأدوات الدوارة من Jonard Tools (موديل UST-100) وKlein Tools (VDV110-095) على نطاق واسع في التركيبات التجارية والتكلفة أقل من 25 دولارًا .

بالنسبة لكابل Cat6A على وجه التحديد، تكون السترة أكثر سمكًا وصلابة من Cat5e أو Cat6. تأكد من أن عمق شفرة أداة التعرية الخاصة بك قابل للتعديل، أو قم بشراء أداة تعرية مصنفة خصيصًا لـ Cat6A. تبيع العديد من الشركات المصنعة أدوات إزالة التحرير والسرد التي تتعامل مع كل من Cat5e/6 وCat6A باستخدام برغي بسيط لضبط عمق الشفرة.

مقص وقواطع دافق

يلزم وجود مقص حاد أو كماشة قطرية مقطوعة بشكل متساطح لقص الشريحة (الفاصل الداخلي الموجود في العديد من كابلات Cat6) ولتنظيف أطراف الموصل قبل إدخاله. يمكن للخط، إذا لم يتم قطعه بشكل متساوٍ مع حافة السترة، أن يدفع الأزواج الفردية بعيدًا عن بعضها البعض أثناء الإنهاء ويتسبب في تحول هندسة الزوج بما يكفي للتأثير على القيم التالية. يتعامل زوج من قواطع التدفق من فئة الإلكترونيات بقيمة 10 إلى 15 دولارًا مع هذا الأمر بشكل نظيف ودقيق.

المفكات وأجهزة تركيب الرف

يتم تركيب لوحة توصيل الشبكة على حامل EIA مقاس 19 بوصة أو حاوية مثبتة على الحائط باستخدام براغي حامل قياسية. تقبل معظم الرفوف براغي M6 أو براغي 10-32 حسب الشركة المصنعة للحامل وطرازه. أنت بحاجة إلى مفك البراغي الصحيح - عادةً رقم 2 فيليبس أو مفك مسطح الرأس - بالإضافة إلى صواميل ومسامير الحامل المطابقة.

تعد صواميل القفص من أكثر أجهزة تركيب الرف شيوعًا في رفوف المعدات مقاس 19 بوصة. يتم تثبيتها في قضبان الرف ذات الفتحة المربعة وتقبل براغي M6. يعد تثبيت صواميل القفص بدون أداة إدخال صواميل القفص الصحيحة أمرًا مؤلمًا - حيث ستؤدي الحواف الحادة للجوز إلى قطع الأصابع عند التركيبات المتكررة. أ تبلغ تكلفة أداة صامولة القفص المخصصة من 5 إلى 15 دولارًا ويزيل الألم وخطر سقوط صواميل القفص في الرف أثناء التثبيت.

متطلبات عزم الدوران

تعمل براغي الحامل المفرطة الشد على إزالة صواميل القفص وتشويه آذان التثبيت الخاصة بلوحة التصحيح. يؤدي الشد المنخفض إلى ترك الألواح مفككة، مما يتسبب في تلف الاهتزاز بمرور الوقت ويخلق مخاطر على السلامة في المناطق الزلزالية. تتطلب معظم مواصفات أجهزة الرف 0.5-0.8 نيوتن متر من عزم الدوران على مسامير الرف M6. يضمن مفك براغي عزم الدوران الأساسي مع مجموعة لقم فيليبس عزم دوران ثابتًا دون تخمين، وهو مفيد بشكل خاص عند تركيب اللوحات في بيئات عالية الاهتزاز مثل المنشآت الصناعية أو مراكز البيانات مع مراوح تبريد ذات أرضية مرتفعة تعمل بشكل مستمر.

معدات اختبار الكابلات وإصدار الشهادات

بمجرد إنهاء لوحة تصحيح الشبكة وتركيبها، يجب اختبار كل منفذ. يعتمد نوع المختبر الذي تحتاجه على ما إذا كنت تجري فحصًا للاستمرارية أو شهادة كاملة للقناة.

أجهزة اختبار خريطة الأسلاك الأساسية

يقوم جهاز اختبار خريطة الأسلاك بالتحقق من أن جميع الموصلات الثمانية في كابل زوج ملتوي متصلة بشكل صحيح من النهاية إلى النهاية - لا يوجد فتحات، ولا شورت، ولا أزواج معكوسة، ولا أزواج منقسمة. يؤدي هذا إلى اكتشاف الأخطاء الأكثر شيوعًا عند نقطة سعر يمكن لأي شخص الوصول إليها: تتوفر أدوات اختبار خرائط الأسلاك اللائقة من Klein Tools وFluke Networks وTREND Networks لـ 30 دولارًا - 150 دولارًا . يعد كل من Fluke Networks MicroMapper وKlein Tools VDV501-851 خيارين موثوقين لأعمال التحقق الأساسية.

لا يكفي اختبار خريطة الأسلاك وحده لاعتماد قناة لـ Cat6 أو Cat6A أو أي معيار أداء مقدر. فهو يؤكد فقط الاستمرارية الجسدية، وليس الأداء الكهربائي. للتثبيت الاحترافي حيث يتوقع المستخدم النهائي الحصول على ضمان أو تقرير شهادة، فأنت بحاجة إلى جهاز اختبار الأداء.

المختبرون الميدانيون من فئة الشهادة

يقوم مختبرو الاعتماد بقياس كل معلمة مطلوبة بواسطة TIA-568.2-D وISO/IEC 11801: فقدان الإدراج، وNEXT، وFEXT، وPSNEXT، وخسارة العودة، وتأخير النشر، وانحراف التأخير. يعد Fluke Networks DSX-8000 هو المعيار الصناعي، فهو قادر على اعتماد قنوات Cat8 أقل من 10 ثواني لكل قناة . تعد IDEAL Industries SignalTEK NT وTREND Networks LanTEK IV بدائل تنافسية بسعر أقل.

إن أجهزة اختبار الشهادات باهظة الثمن — فسعر جهاز Fluke DSX-8000 يزيد عن 9000 دولار — ولكن برامج التأجير من الموردين الرئيسيين وشركات تأجير الأدوات تجعلها متاحة للمشاريع الفردية. بالنسبة للمقاولين الذين يقومون بتثبيت لوحات تصحيح الشبكة بانتظام، فإن امتلاك جهاز اختبار الشهادات يعد استثمارًا تجاريًا مباشرًا. إن القناة الفاشلة الواحدة التي تتطلب إعادة العمل تكلف عمالة أكثر من شهر من رسوم استئجار الأداة.

أدوات اختبار الألياف

إذا كان تركيب لوحة التوصيل الخاصة بك يشتمل على وحدات أساسية من الألياف أو أشرطة ألياف منتهية مسبقًا، فستحتاج أيضًا إلى مجموعة اختبار الفقد البصري (OLTS) ومقياس انعكاس المجال الزمني البصري (OTDR) بشكل مثالي. يقيس OLTS خسارة الإدراج من طرف إلى طرف بالديسيبل ويؤكد أن الارتباط يفي بميزانية القناة. يحدد OTDR موقع وحجم الأحداث الفردية - الموصلات والوصلات والانحناءات - على طول مسار الألياف. تبدأ وحدات OLTS للمبتدئين من EXFO وAFL وFluke Networks عند حوالي 800 دولار - 1500 دولار لاختبار التحرير والسرد أحادي الوضع/متعدد الأوضاع.

مولد النغمات والمسبار (الحبر والعصا)

يعد مولد النغمات والمسبار الاستقرائي - الذي يُطلق عليه عادةً الحبر والعصا أو الثعلب وكلب الصيد - ضروريًا لتتبع الكابلات غير المُعلَّمة وتحديد مسار الكابل الذي يتصل بمنفذ لوحة التصحيح. يتصل مولد النغمات بأحد طرفي الكابل ويرسل إشارة نغمة مسموعة أسفل السلك. يكتشف المسبار الاستقرائي الإشارة دون الحاجة إلى اتصال جسدي، مما يسمح لك بمسح مجموعة من الكابلات وتحديد الكابل الصحيح بأعلى نغمة.

هذه الأداة غير قابلة للتفاوض في مشاريع التحديث أو الترقية حيث تفتقر الكابلات الموجودة إلى الوثائق. حتى في عمليات التثبيت الجديدة، يساعد وجود مسحوق حبر على التأكد بسرعة من وصول كابل معين يتم تشغيله من مقبس الحائط إلى منفذ لوحة التصحيح الصحيح قبل الإنهاء. تتوفر مولدات النغمات والمسبارات الموثوقة من Fluke Networks (Pro3000) وKlein Tools (VDV500-820) وTREND Networks في نطاق 50-150 دولارًا .

تشتمل بعض أجهزة اختبار الخرائط السلكية المتقدمة على إمكانية توليد النغمات، مما يقلل من عدد الأدوات المنفصلة اللازمة أثناء المهمة. تحقق من قائمة الميزات الخاصة بجهاز الاختبار الخاص بك قبل شراء مسحوق حبر مستقل لتجنب المعدات الزائدة عن الحاجة.

صانع الملصقات وأدوات التوثيق

يجب تسمية كل منفذ على لوحة تصحيح الشبكة في وقت التثبيت. إن محاولة وضع الملصق بأثر رجعي - بعد امتلاء الحامل ووضع أسلاك التوصيل في مكانها - تعد أصعب بكثير وتؤدي إلى نتائج أقل جودة. يعد صانع الملصقات المخصص الذي ينتج ملصقات قابلة للانكماش الحراري أو ملصقات مغلفة أداة قياسية في أي مهمة توصيل كابلات احترافية.

تقوم شركة Brady وHellermannTyton بتصنيع طابعات الملصقات المصممة خصيصًا للبنية التحتية لكابلات الشبكة. يتم استخدام كل من Brady BMP21-PLUS وHellermannTyton TAG-IT على نطاق واسع في المنشآت التجارية. تقبل هذه الطابعات خراطيش الملصقات المتوافقة مع شرائط ملصقات لوحة التصحيح وملصقات غلاف الكابلات وأعلام المنافذ. يجب أن تتضمن الملصقات معرف المنفذ ومنفذ الوجهة وفئة الكابل. أ يتم تطبيق نظام وضع العلامات المتسق من اليوم الأول يقلل من وقت استكشاف الأخطاء وإصلاحها بالساعات طوال عمر النظام.

جدول الكابلات والوثائق المضمنة

يقوم صانع الملصقات بإنتاج الملصقات المادية. إن جدول الكبلات المصاحب - جدول بيانات أو قاعدة بيانات تقوم بتعيين كل معرف منفذ لأصله الفعلي، وفئة الكبل، وتاريخ التثبيت، ونتيجة الاختبار - هو الوثائق التي تجعل الملصقات مفيدة. يمكن لمعظم مختبري الشهادات تصدير نتائج الاختبار مباشرة إلى جهاز الكمبيوتر بتنسيق PDF أو CSV. يؤدي دمج هذه النتائج في جدول الكبل إلى إنشاء سجل كامل وقابل للتدقيق للتثبيت. هذه الوثائق مطلوبة لمعظم ضمانات نظام الشركة المصنعة، وتتوقعها أقسام تكنولوجيا المعلومات بالمؤسسة كتسليم لأي مشروع كابلات متعاقد عليه.

أدوات إدارة الكابلات وملحقاتها

لا يقتصر تثبيت لوحة تصحيح الشبكة على اللوحة نفسها فحسب، بل يشمل إدارة مسارات الكابلات التي تغذي الجزء الخلفي من اللوحة وأسلاك التصحيح التي تربط المنافذ الأمامية بمعدات الشبكة. يعد سوء إدارة الكابلات إحدى المشكلات الأكثر شيوعًا في الشبكات المثبتة وواحدة من أسهل المشكلات التي يمكن منعها باستخدام الأدوات المناسبة المتوفرة.

روابط كبل الفيلكرو وأشرطة الخطاف والحلقة

تُعد روابط الكابلات ذات الخطاف والحلقة من الفيلكرو أداة التثبيت المفضلة لتجميع الكابلات في أي تركيب يلتزم بمعايير إدارة الكابلات TIA-569 أو ISO/IEC 14763. تؤدي الأربطة البلاستيكية المضغوطة، عند الإفراط في تشديدها، إلى تشويه غلاف الكابل وضغط الأزواج بالداخل، مما يزيد من التداخل ويحتمل أن يتسبب في فشل شهادة القناة. لا تطبق أربطة الفيلكرو أي قوة ضغط ويمكن إعادة وضعها عدة مرات حسب الحاجة. تقوم كل من Panduit وHellermannTyton بتصنيع منتجات ربطات العنق ذات الخطاف والحلقة والتي تم تصنيفها خصيصًا لاستخدام الكابلات الهيكلية. كيس من تبلغ تكلفة 100 ربطة كابل فيلكرو ما بين 10 إلى 20 دولارًا ويتعامل مع احتياجات الإدارة الخاصة بتركيب لوحة نموذجية ذات 24 منفذًا.

مدراء الكابلات الأفقية

يحافظ مدير الكابلات الأفقي 1U المثبت مباشرة فوق أو أسفل كل لوحة توصيل على تنظيم أسلاك التوصيل الأمامية ويمنعها من الترهل على الأجهزة المجاورة. بدون مديري الكابلات، تخلق لوحة مكونة من 48 منفذًا مع 48 سلك توصيل كتلة من الكابلات التي تمنع تدفق الهواء، وتجعل تحديد المنفذ صعبًا، وتتشابك عندما يلزم نقل سلك واحد. تعد أدوات إدارة الكابلات ذات قنوات الأصابع (الأصابع البلاستيكية التي توجه الأسلاك جنبًا إلى جنب) هي التنسيق الأكثر فعالية وهي متوفرة من Panduit وLeviton والشركات المصنعة لملحقات الرفوف العامة 15 دولارًا - 60 دولارًا لكل وحدة واحدة .

خطافات J وأجهزة دعم الكابلات

خلف لوحة التوصيل، تحتاج الكابلات الواردة إلى الدعم على فترات منتظمة لمنع وزن حزمة الكابل من التأثير على أطراف التوصيل. الخطافات على شكل حرف J - دعامات بلاستيكية أو معدنية على شكل سرج يتم ربطها بقضبان الحامل أو هياكل حوامل الكابلات أو قوائم الحائط - تحمل حزم الكابلات دون ضغطها. يوصي TIA-569 بنقاط الدعم كل 4-5 أقدام (1.2-1.5 متر) على طول الكابلات الأفقية. الخطافات على شكل حرف J غير مكلفة (0.50 - 2.00 دولار لكل منها) ولكن يجب تركيبها قبل تشغيل الكابلات، مما يجعلها عنصر تخطيط بقدر ما تكون أداة.

شريط السمك وأدوات سحب الكابلات ومعدات الوصول

ما لم تكن مسارات الكابلات قد تم سحبها مسبقًا إلى موقع لوحة التصحيح، فستحتاج إلى أدوات لتوجيه الكابلات عبر الجدران وفوق الأسقف وعبر القناة. تعتمد الأدوات المحددة على بيئة التثبيت، ولكن ما يلي ضروري دائمًا.

شريط السمك

شريط السمك عبارة عن شريط طويل شبه صلب من الفولاذ أو الألياف الزجاجية يمكن دفعه عبر القناة أو تجاويف الجدار لإنشاء مسار سحب. بمجرد وصول شريط السمكة إلى نقطة الوجهة، يتم توصيل الكابل بالشريط وسحبه مرة أخرى. أشرطة السمك الفولاذية في أطوال 50 قدم و 100 قدم التعامل مع معظم سيناريوهات التثبيت التجارية. تُفضل أشرطة الأسماك المصنوعة من الألياف الزجاجية في البيئات التي بها أسلاك كهربائية حية قريبة لأن الألياف الزجاجية غير موصلة للكهرباء. تقوم كل من شركة Klein Tools وGreenlee وMilwaukee بتصنيع منتجات موثوقة لشريط السمك.

قضبان التوهج والبتات المرنة

قضبان التوهج عبارة عن قضبان دفع مصنوعة من الألياف الزجاجية تستخدم للتنقل عبر الكبلات عبر مساحات السقف المفتوحة حيث يكون شريط السمك قاسيًا جدًا بحيث لا يمكن المناورة حول العوائق. يتم توصيلها من طرف إلى طرف في أقسام يبلغ طولها عادةً 4 أقدام، مما يسمح بمسافات طويلة 20-30 قدمًا أو أكثر من خلال مساحات ضيقة فوق السقف. تُستخدم اللقم المرنة - وهي امتدادات طويلة ومرنة لقم الثقب - للحفر من خلال موانع الحريق والألواح العلوية وتجويف الجدران في المواقع التي لا يمكن لقم الثقب القياسية الوصول إليها.

سلم متدرج ومعدات السلامة

تتضمن معظم تركيبات لوحات توصيل الشبكة العمل على ارتفاعات — فوق بلاط السقف، أو أعلى رفوف السلم، أو الوصول إلى أعلى رفوف المعدات الطويلة. يعتبر السلم المصنوع من الألياف الزجاجية بطول 6 أقدام بمثابة قطعة قياسية من معدات التثبيت. في مراكز البيانات ذات الأرضيات المرتفعة أو الرفوف الطويلة ذات الإطار المفتوح، يعد مقعد سلم المنصة المستقر مهمًا بنفس القدر. يجب ارتداء معدات الحماية الشخصية بما في ذلك نظارات السلامة (للحفر ولكم الموصلات التي يمكن أن تنكسر وتصبح مقذوفات) والقفازات المقاومة للقطع (للتعامل مع حواف الكابلات وقضبان الحامل) طوال فترة التثبيت.

قائمة الأدوات الكاملة حسب مرحلة التثبيت

ينظم الجدول أدناه الأدوات المطلوبة حسب مرحلة التثبيت النموذجي للوحة توصيل الشبكة، بدءًا من سحب الكابل وحتى التوثيق النهائي. استخدم هذا كقائمة مرجعية قبل المهمة للتأكد من عدم فقدان أي شيء قبل بدء العمل.

الأدوات الخاصة بعمليات تثبيت لوحة التصحيح المحمية وCat6A

تحتوي الكابلات المزدوجة الملتوية المحمية (STP) وتركيبات Cat6A على متطلبات أدوات محددة تتجاوز المجموعة القياسية. يؤدي تجاهل هذه الاختلافات إلى فشل التأريض، وانقطاع استمرارية الحماية، وفشل اختبار الشهادة الذي يكون تشخيصه وإصلاحه مكلفًا بعد حدوثه.

أدوات إعداد الكابلات المحمية

يحتوي كابل STP على درع معدني أو مجدول يلتف حول الأزواج الأربعة. بعد تجريد الغلاف، يجب طي هذا الدرع بعناية مرة أخرى فوق غلاف الكابل دون تمزيقه، ثم ربطه بمبيت الموصل المعدني للوحة التصحيح المحمية أثناء الإنهاء. هناك حاجة إلى زوج من الكماشات ذات الرؤوس الدقيقة وأداة إنهاء مقبس الانحراف المحمية المخصصة (التي توفرها الشركة المصنعة للوحة) لهذه الخطوة. تؤدي محاولة طي الدرع وربطه بالأيدي العارية إلى حدوث اتصال غير متناسق بالدرع، مما يتعارض مع الغرض من الكابلات المحمية.

أدوات وأجهزة التأريض

يجب ربط لوحة توصيل الشبكة المحمية بحافلة التأريض الخاصة بالحامل، والتي تتصل بدورها بنظام التأريض والربط للاتصالات السلكية واللاسلكية بالمبنى (كما هو محدد في TIA-607-C). وهذا يتطلب موصل التأريض (الحد الأدنى 6 AWG من النحاس للربط من الحامل إلى الأرض في معظم التركيبات التجارية)، وأداة تجعيد العروة، وعروات الضغط المناسبة. يتم استخدام مقياس متعدد للتحقق من استمرارية المسار الأرضي من اللوحة إلى قطب التأريض الرئيسي. إذا كان المسار الأرضي مفتوحًا أو تتجاوز مقاومته 1 أوم، فلن يعمل نظام التدريع كما هو مصمم.

اعتبارات خاصة بـ Cat6A

يكون قطر كابل Cat6A أكبر بكثير من كابل Cat6 — عادةً 7-8 ملم مقابل 5-6 ملم - ويتطلب ملحقات أكبر لإدارة الكابلات (سروج خطاف J أوسع، ومديري كابلات ذات سعة أعلى) وأداة تثقيب مضبوطة على قوة عالية للموصلات الأكثر صلابة 23 AWG. ويعني القطر المتزايد أيضًا أن لوحة Cat6A السلكية ذات 48 منفذًا ستحتوي على حزمة كابلات أكثر سمكًا خلفها مقارنة بلوحة Cat6 المكافئة. ويجب تخطيط مساحة إدارة الكابلات الخلفية وفقًا لذلك، مع وجود عمق واضح لا يقل عن 3 إلى 4 بوصات خلف اللوحة لإدارة الحزمة.

أدوات السلامة ومعدات الحماية الشخصية

يعد تركيب لوحة التصحيح بمثابة مهمة تجارية فعلية تنطوي على مخاطر إصابة حقيقية. يجب أن تكون معدات الوقاية الشخصية وأدوات السلامة التالية جزءًا من مجموعة أدوات التثبيت.

• نظارات السلامة: مطلوب عند الحفر، ولكم الموصلات، وقطع الكابلات. يمكن أن تصبح نهايات الأسلاك وشظايا الغلاف مقذوفات عالية السرعة.
• القفازات المقاومة للقطع (المستوى A4 أو أعلى): تتميز قضبان الحامل والحواف المثقوبة بوجود نتوءات حادة. توفر القفازات المقاومة للقطع المصنفة وفقًا لمعيار ANSI/ISEA 105 المستوى A4 حماية كافية دون الإضرار بشكل كبير ببراعة التعامل مع الكابلات.
• جهاز التنفس N95: مطلوب عند العمل في قاعات السقف مع عزل الألياف الزجاجية، أو مقاومة الحريق بالرش، أو تراكمات الغبار والجسيمات.
• منصات الركبة: يتطلب إنهاء الكابلات عند لوحات التوصيل على مستوى الأرضية في حاويات مثبتة على الحائط ركوعًا مستمرًا. تعمل وسادات الركبة الاحترافية على تقليل التعب وتمنع الإصابة على الأرضيات الخرسانية أو البلاط.
• المصباح الأمامي أو ضوء المهمة: الجزء الخلفي من الرف مظلم. يترك المصباح الأمامي كلتا اليدين حرتين للعمل بالكابل ويزيل الحاجة إلى مساعد لحمل مصباح يدوي.
• سلم خطوة غير موصل: سلالم الألياف الزجاجية إلزامية عند العمل بالقرب من المعدات الكهربائية النشطة. تمثل سلالم الألومنيوم خطر الصعق الكهربائي في غرف الخوادم حيث يتم تركيب وحدات توزيع الطاقة (PDUs) وأنظمة UPS.

مجموعة المبتدئين مقابل المجموعة الاحترافية: ما الذي يجب تحديده في الميزانية

بالنسبة لشخص يقوم بتثبيت لوحة تصحيح شبكة صغيرة في المنزل أو المكتب الصغير لأول مرة، فإن مجموعة الأدوات البسيطة تغطي الأساسيات دون أي نفقات غير ضرورية. بالنسبة إلى فني التركيب المحترف الذي ينشر لوحات التصحيح بانتظام عبر المشاريع التجارية، توفر المجموعة الكاملة الجودة والسرعة التي يتطلبها العمل الاحترافي.

بالنسبة للمقاولين المحترفين الذين لا يستطيعون تبرير شراء جهاز اختبار الشهادات بشكل مباشر، فإن الاستئجار من Fluke Networks مباشرةً أو من خلال شركاء التأجير المعتمدين يكلف عادةً 150-300 دولار في الأسبوع ، مما يجعل الحصول على الشهادة متاحًا اقتصاديًا حتى للاستخدام في مشروع واحد.
