كيف تبدو لوحة التصحيح؟

الإجابة المباشرة: كيف تبدو لوحة التصحيح

أ لوحة تصحيح الشبكة يشبه إطارًا معدنيًا أو بلاستيكيًا مستطيلًا قويًا، يبلغ عرضه عادةً 19 بوصة، ويتميز بصف من المنافذ المرقمة في المقدمة ومنطقة تنظيم الأسلاك في الخلف. إنها بمثابة لوحة مفاتيح ثابتة حيث تنتهي جميع كابلات الشبكة الدائمة من غرف مختلفة، مما يوفر نقطة مركزية أنيقة لإدارة الشبكة.

المكونات المادية الرئيسية للوحة التصحيح

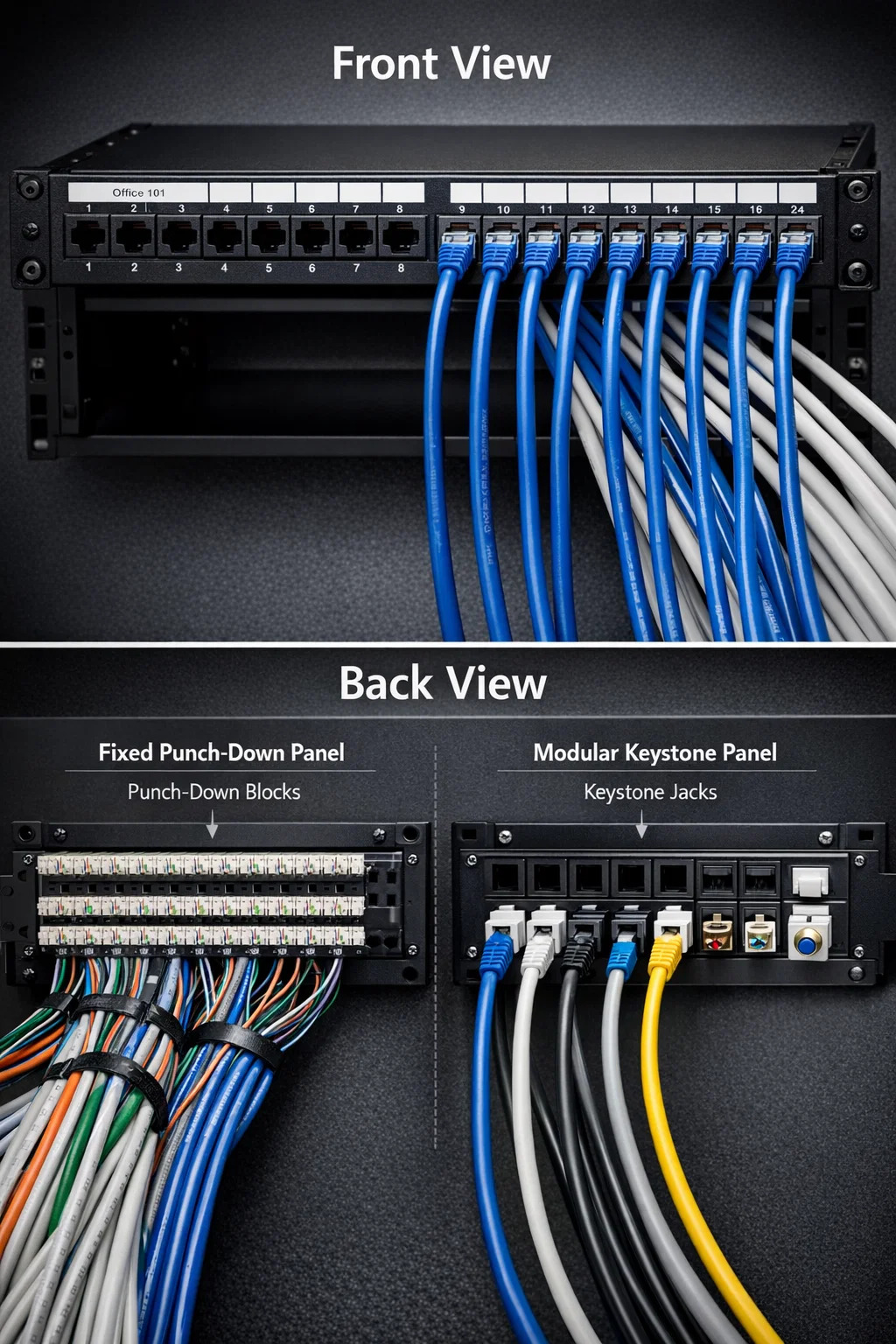

التعرف على الهوية البصرية لـ أ لوحة تصحيح الشبكة ، فمن المفيد تقسيمها إلى جانبين متميزين: الواجهة التي تواجه المستخدم والواجهة الخلفية التي تواجه البنية التحتية.

اللوحة الأمامية: الاتصال والتسميات

الجزء الأمامي هو ما تراه عند فتح رف الخادم أو خزانة الأسلاك. يتكون من:

• المنافذ المرقمة: تحتوي معظم اللوحات الشائعة على 12 أو 24 أو 48 منفذًا مصممة لقبول موصلات RJ45 القياسية.
• شرائط العلامات: مساحة بيضاء أعلى المنافذ أو أسفلها تُستخدم لتحديد الغرفة أو الجهاز الذي يتصل به كل منفذ (على سبيل المثال، "Office 101").
• آذان التركيب: تُستخدم الثقوب الموجودة في أقصى الأطراف اليسرى واليمنى لربط اللوحة في حامل معدات مقاس 19 بوصة.

اللوحة الخلفية: إنهاء الكابل

الظهر هو المكان الذي يحدث فيه "الرفع الثقيل". اعتمادًا على التصميم، سترى أحد أمرين:

• كتل لكمة إلى أسفل: صفوف من "الأسنان" البلاستيكية حيث يتم ضغط أزواج الأسلاك النحاسية الفردية في فتحات معدنية.
• فتحات كيستون: ثقوب مربعة فارغة في لوحة "معيارية" حيث تكون فردية الرافعات حجر الزاوية تم قطعها في.

مقارنة الأنماط المختلفة للوحات التصحيح

ليست كل اللوحات تبدو متطابقة. غالبًا ما يحدد التصميم المرئي مقدار المرونة التي يتمتع بها المثبت أثناء الإعداد.

تصور البيئة المثبتة

في السيناريو العملي، مثل خزانة الوسائط المنزلية أو غرفة خادم الأعمال، أ لوحة تصحيح الشبكة لا يجلس وحيدا أبدا. يتم تحديد مظهره من خلال الكابلات المتصلة به.

عند التثبيت بالكامل، ستشاهد شلالًا من الكابلات تدخل إلى الخلف، والتي يتم ربطها بسحاب أو إدارة الفيلكرو. على الجبهة، كابلات التصحيح القصيرة (يتراوح طولها عادةً من 0.5 قدم إلى 3 أقدام) سد الفجوة بين اللوحة ومحول الشبكة. يؤدي هذا إلى إنشاء مظهر "ترقيع" رأسي نظيف يمنع فوضى "السباجيتي" المتشابكة التي غالبًا ما توجد في إعدادات الهواة.

الأبعاد القياسية: تشغل معظم اللوحات 1U (1.75 بوصة) أو 2U (3.5 بوصة) من المساحة الرأسية في الحامل، مما يجعلها رفيعة بشكل لا يصدق على الرغم من عدد الوصلات التي تتعامل معها.
