ما الفرق بين لوحة التصحيح ومفتاح Poe؟

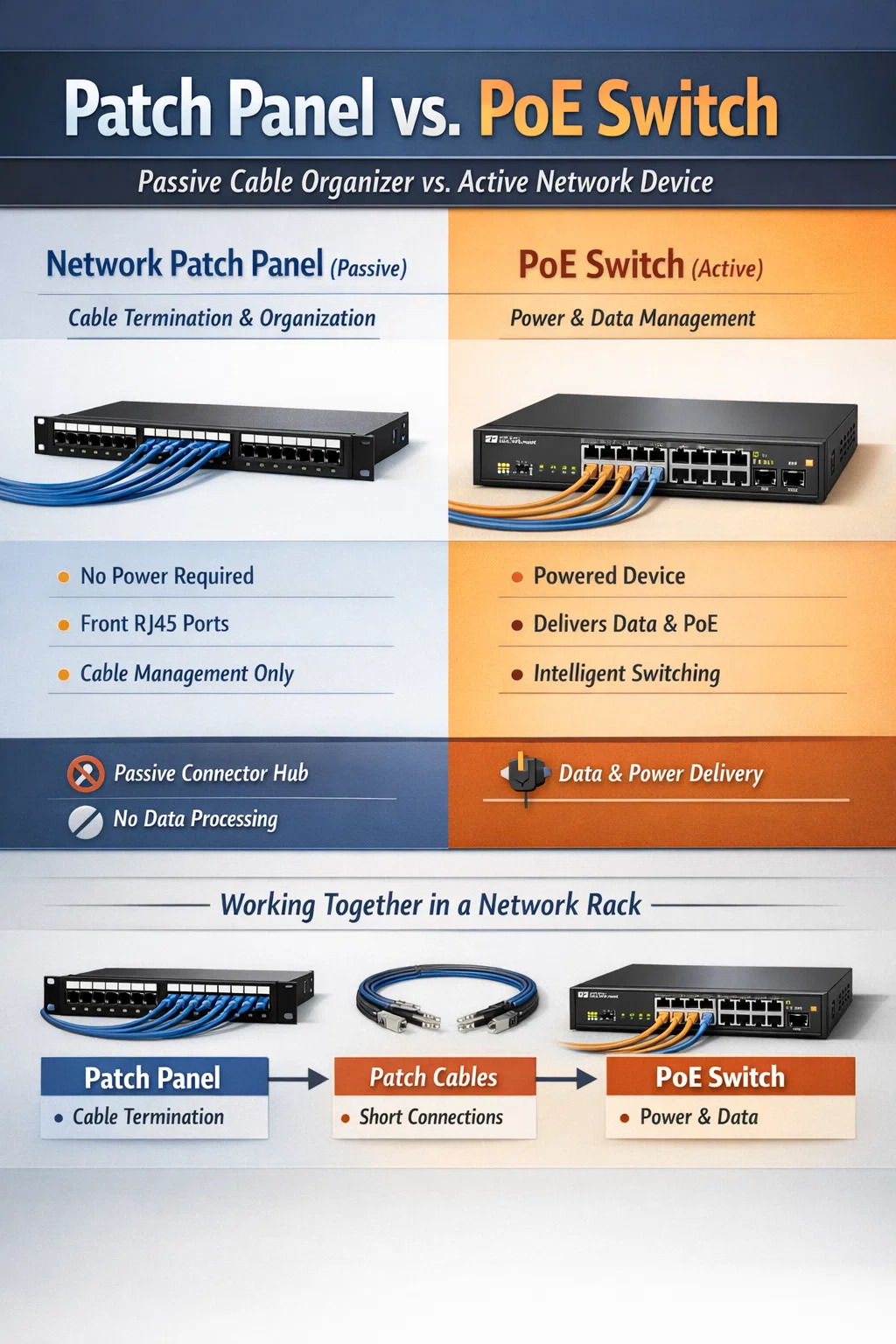

المقارنة المباشرة: لوحة التصحيح مقابل مفتاح PoE

يكمن الاختلاف الأساسي في طبيعتها الأساسية: أ لوحة تصحيح الشبكة هو أحد مكونات الأجهزة السلبية المستخدمة لتنظيم الكابلات وإنهائها، في حين أن أ التبديل بو هو جهاز إلكتروني نشط يدير حركة البيانات ويوفر الطاقة الكهربائية عبر كابلات Ethernet. لا تحتاج لوحة التوصيل إلى الكهرباء ولا يمكنها معالجة البيانات؛ يتطلب محول PoE مصدر طاقة ويعمل بمثابة "العقل" للشبكة المحلية.

في التركيب الاحترافي، لا يكون هذان الشخصان متنافسين، بل شريكين. توفر لوحة التصحيح نقطة هبوط ثابتة لجميع أسلاك البناء، ويوفر مفتاح PoE الاتصال والطاقة اللازمة لجعل هذه الأسلاك وظيفية لأجهزة مثل كاميرات IP وهواتف VoIP ونقاط الوصول اللاسلكية.

تعريف لوحة تصحيح الشبكة

أ لوحة تصحيح الشبكة بمثابة الجهاز العصبي المركزي للكابلات المادية. إنه في الأساس جسر بين المسارات الطويلة للكابلات المخبأة داخل الجدران ومعدات الشبكات الموجودة على الرف.

النزاهة الهيكلية والتنظيم

عادةً، تتميز لوحة التصحيح بصف أمامي من منافذ RJ45 وجانب خلفي حيث يتم "تثقيب" الكابلات الكبيرة أو توصيلها عبر الرافعات حجر الزاوية . نظرًا لأن لوحة التصحيح سلبية، فإنها لا تقدم أي تضخيم للإشارة أو إدارة البيانات. والغرض الوحيد منه هو الحفاظ على تنظيم الكابلات وتصنيفها، مما يمنع فوضى الأسلاك المتشابكة.

• يمنع التآكل والتمزق في منافذ التبديل باهظة الثمن من خلال توفير واجهة مضحية للتوصيل والفصل المتكرر.
• يدعم فئات الكابلات المختلفة بما في ذلك Cat5e وCat6 و كات6أ .
• أllows for easy troubleshooting by clearly mapping which port leads to which specific room in a building.

فهم مفتاح PoE

أ Power over Ethernet (PoE) switch is a sophisticated piece of networking gear. Unlike a standard switch, it has built-in circuitry to inject DC power into the twisted pairs of an Ethernet cable alongside the data signal.

أctive Data and Power Management

يعتبر مفتاح PoE جهازًا "نشطًا". فهو يحدد ما إذا كان الجهاز المتصل "متوافقًا مع PoE" قبل إرسال الطاقة، مما يضمن عدم تعرض الأجهزة التي لا تعمل بتقنية PoE مثل الكمبيوتر المحمول القياسي للتلف بسبب التيار الكهربائي. ويدير طبقة ربط البيانات الشبكة، مما يضمن وصول الحزم إلى عناوين MAC الصحيحة.

• يلغي الحاجة إلى منافذ الطاقة المحلية في موقع الجهاز (على سبيل المثال، كاميرا على السقف).
• يدعم معايير طاقة مختلفة مثل 802.3af (حتى 15.4 وات) و802.3at (PoE، حتى 30 وات).
• تسمح الإصدارات المُدارة للمسؤولين بإعادة تشغيل الأجهزة عن بُعد عن طريق تبديل الطاقة على منافذ معينة.

الاختلافات الفنية الأساسية

لتصور سبب اختلاف هذين المكونين بشكل أفضل، راجع المواصفات الفنية أدناه والتي تسلط الضوء على أدوارهما المتناقضة داخل حامل الشبكة.

عملية التثبيت التعاوني

في سيناريو العالم الحقيقي، يمكنك الاستفادة من كليهما لبناء شبكة موثوقة. تتبع العملية عادةً سير العمل هذا:

1. يتم سحب كابلات Ethernet المجمعة من غرف مختلفة إلى حامل الخادم المركزي.
2. يتم إنهاء هذه الكابلات في الجزء الخلفي من لوحة تصحيح الشبكة باستخدام الرافعات حجر الزاوية .
3. تُستخدم كبلات التصحيح القصيرة لتوصيل المنافذ الأمامية للوحة التصحيح بالمنافذ الموجودة على اللوحة التبديل بو .
4. يتم توصيل مفتاح PoE بجهاز التوجيه الرئيسي لتوفير الوصول إلى الإنترنت لجميع الأجهزة المتلقية للمعلومات.

ومن خلال فصل الأسلاك الدائمة (لوحة التصحيح) عن الشبكة النشطة (المحول)، يمكنك إنشاء نظام يسهل ترقيته. إذا كنت بحاجة إلى المزيد من السرعة، فما عليك سوى استبدال المفتاح دون لمس الأسلاك المعقدة داخل الجدران.

الاعتبارات النهائية للاختيار

إذا كنت تتساءل عن الجهاز الذي تحتاجه، فالإجابة عادةً هي "كلاهما" لأي شيء يتجاوز إعداد المنزل الصغير. يوفر مفتاح PoE الطاقة والمنطق، ولكن بدون لوحة تصحيح الشبكة ، فإن التثبيت الخاص بك سوف يفتقر إلى الاستقرار المادي والتنظيم المطلوب للصيانة والموثوقية على المدى الطويل.
