كيف يتم توصيل لوحات التصحيح؟

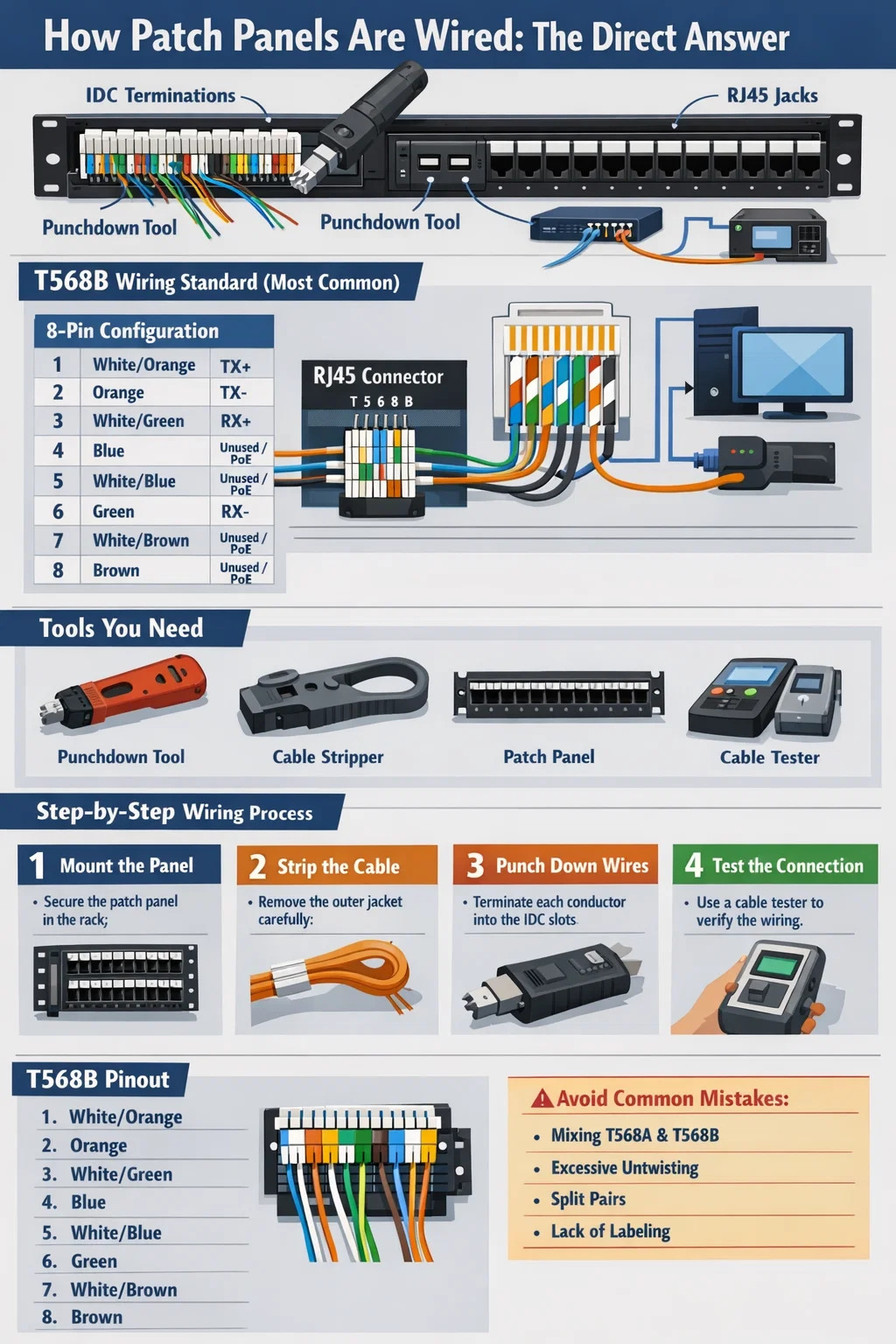

كيف يتم توصيل لوحات التصحيح: الإجابة المباشرة

أ لوحة تصحيح الشبكة يتم توصيله عن طريق إنهاء الموصلات النحاسية الفردية من الكابلات الهيكلية التي يتم تشغيلها في الجزء الخلفي من اللوحة باستخدام أداة التثقيب، وفقًا لمعيار الأسلاك T568A أو T568B. يتم وضع كل من الموصلات الثمانية في كابل كات5e أو القط6 أو كات6أ في فتحة IDC (موصل إزاحة العزل) المرمزة بالألوان في الجزء الخلفي من منفذ لوحة التصحيح. بمجرد ثقبها لأسفل، يكشف الجزء الأمامي من اللوحة عن مقابس RJ45 Keystone، مما يسمح لكابلات التوصيل القصيرة بتوصيل المعدات بالمحولات أو أجهزة التوجيه أو أجهزة الشبكة الأخرى.

الغرض الكامل من لوحة التصحيح الموجودة في حامل الشبكة هو العمل كنقطة إنهاء ثابتة ومنظمة لتشغيل الكابلات الأفقية، مما يحافظ على نظافة البنية التحتية لديك ويجعل التحركات والإضافات والتغييرات سهلة دون إزعاج الكابلات الدائمة خلف الجدران. تستخدم معظم التركيبات الاحترافية T568B كمعيار الأسلاك الافتراضي ، على الرغم من أن T568A مطلوب للمباني الحكومية بموجب معايير معينة. ما يهم أكثر هو الاتساق - لا تخلط المعايير أبدًا عبر نفس المسار.

فهم معايير الأسلاك T568A وT568B

قبل أن تلمس سلكًا واحدًا، تحتاج إلى فهم معياري الأسلاك المستخدمين عبر جميع الكابلات الهيكلية تقريبًا في العالم. يستخدم كل من T568A وT568B جميع الموصلات الثمانية في كابل Cat - أربعة أزواج - لكنهم يختلفون في ترتيب الأزواج البرتقالية والخضراء على الأطراف 1 و2 و3 و6.

دبوس T568B (الأكثر شيوعًا في أمريكا الشمالية)

يقوم T568A بتبديل الأزواج البرتقالية والخضراء، مع وضع اللون الأبيض/الأخضر على السن 1، والأخضر على السن 2، والأبيض/البرتقالي على السن 3، والبرتقالي على السن 6. والفرق الوظيفي بين الاثنين هو صفر بالنسبة للاتصالات المباشرة - وهو مهم فقط للكابلات المتقاطعة، حيث يستخدم أحد الطرفين T568A والآخر يستخدم T568B. بالنسبة لشبكة Gigabit Ethernet و10GbE، تحمل جميع الأزواج الأربعة البيانات في وقت واحد ، وهذا هو السبب في أن الحفاظ على سلامة الالتواء لكل زوج طوال الطريق خلال عملية التثقيب أمر بالغ الأهمية لسلامة الإشارة بسرعات عالية.

الأدوات والمواد التي تحتاجها قبل البدء

يؤدي الاندفاع إلى إنهاء لوحة التصحيح بدون الأدوات المناسبة إلى إنتاج اتصالات غير موثوقة تجتاز اختبار الارتباط الأساسي ولكنها تفشل تحت حمل الشبكة الحقيقي. إليك كل ما تحتاجه على المقعد قبل سحب كابل واحد عبر الحائط.

• أداة ثقب 110 شفرة - أداة تأثير عالية الجودة مع إعداد قوة قابل للتعديل. قوة منخفضة للجلوس الأولي، وقوة عالية للإنهاء النهائي. تقدم كل من Fluke Networks وPaladin Tools خيارات موثوقة في نطاق يتراوح بين 25 و60 دولارًا. تجنب الإصدارات الرخيصة التي لا تحمل علامة تجارية والتي تكسر جهات اتصال IDC.
• متجرد الكابلات - أداة تعرية ذات شفرة مستديرة مخصصة لكابلات الشبكة، وليست أداة قطع صندوقية متعددة الأدوات. تريد إزالة الغلاف الخارجي دون خدش عزل الموصل. يؤدي وجود شق في عزل الموصل إلى حدوث شذوذات في المعاوقة تظهر كفشل في فقدان الإرجاع في جهة تصديق الكبل.
• لوحة تصحيح الشبكة — تعد اللوحات المكونة من 24 منفذًا أو 48 منفذًا مقاس 1U قياسية في معظم التركيبات. تتعامل لوحات Cat5e مع ما يصل إلى 1 جيجابت في الثانية. تم تصنيف لوحات Cat6 بسرعة 1 جيجابت في الثانية عند 250 ميجاهرتز ويمكنها دعم 10 جيجابت في الثانية على مسافات أقصر. تعمل لوحات Cat6A بسرعة 10 جيجابت على مسافة 100 متر كاملة وبسرعة 500 ميجاهرتز.
• شريط إدارة الكابلات أو الحلقة D - قم بتوصيل هذا بوحدة الحامل مباشرة أعلى اللوحة أو أسفلها. بدون تخفيف الضغط وإدارة الكابلات، تواجه منافذ لوحة التصحيح ضغطًا ميكانيكيًا يؤدي إلى انخفاض اتصال IDC بمرور الوقت.
• اختبار الكابل أو التصديق - يؤكد اختبار الاستمرارية الأساسي مثل Klein Tools VDV526-100 (~ 30 دولارًا) على صحة الخريطة السلكية. بالنسبة لعمليات التثبيت الاحترافية التي تحتاج إلى شهادة TIA-568، يعد Fluke DSX CableAnalyzer هو المعيار الصناعي ولكنه يكلف عدة آلاف من الدولارات - حيث يقوم معظم المقاولين بتأجيره لاستخدام خاص بالمشروع.
• علامة دائمة وصانع الملصقات - قم بتسمية كل منفذ قبل الإنهاء. إعادة التسمية بعد الحقيقة عمل بائس ويؤدي إلى أخطاء في التوثيق.
• روابط كابل الفيلكرو - لا تستخدم أبدًا الروابط المضغوطة على كابل الشبكة. تعمل الروابط المضغوطة بشكل مفرط على تشويه هندسة الكابل وتغيير الهندسة الزوجية، مما يؤدي إلى تدهور أداء التردد العالي. تسمح أشرطة الفيلكرو بالتعديل ولا تضغط على الكابل.

خطوة بخطوة: كيفية توصيل لوحة تصحيح الشبكة

تنطبق العملية التالية على لوحة التصحيح القياسية ذات النمط 110 - النوع المستخدم في جميع عمليات تثبيت Cat5e وCat6 وCat6A التجارية تقريبًا. تتبع اللوحات المعيارية على طراز كيستون نفس منطق إنهاء الموصل ولكنها تستخدم مقابس حجر الزاوية الفردية القابلة للإزالة بدلاً من الإطار الخلفي الثابت.

الخطوة 1 - تركيب اللوحة والتخطيط للتخطيط الخاص بك

قم بتركيب لوحة التصحيح في الحامل قبل توصيل أي كابلات بها. استخدم صواميل ومسامير القفص المناسبة لنوع الحامل الخاص بك - تستخدم معظم الرفوف القياسية مقاس 19 بوصة خيطًا من 10 إلى 32 أو من 12 إلى 24. ضيق الإصبع ليس كافيا. تهتز اللوحة السائبة وتؤكد على عمليات الإنهاء بمرور الوقت. قرر نظام ترقيم المنفذ الخاص بك الآن. يتمثل الأسلوب الشائع في ترقيم المنافذ من 1 إلى 24 من اليسار إلى اليمين على لوحة واحدة، مع توثيق الغرفة الفعلية أو موقع الإسقاط في جدول بيانات أو برنامج إدارة الكابلات من اليوم الأول.

الخطوة 2 - قم بتوجيه الكابلات واترك حلقة الخدمة المناسبة

اسحب الكابل الأفقي من خلال القناة أو علبة الكابلات إلى الحامل. اترك حلقة خدمة لا تقل عن 12-18 بوصة من الركود عند نهاية لوحة التصحيح. يخدم هذا الركود غرضين: فهو يسمح لك بإعادة توصيل الكابل في حالة فشل المنفذ دون أن يكون التشغيل قصيرًا جدًا، كما أنه يقلل من التوتر الميكانيكي على الاتصال المثقوب. لا تقم مطلقًا بسحب الكابل بإحكام شديد بحيث لا يكون هناك أي ارتخاء عند نقطة النهاية - يعد هذا خطأً شائعًا في عمليات التثبيت التي يتم تنفيذها بنفسك والذي يتسبب في فشل الاتصال بعد أشهر من دورة المبنى الحرارية.

الخطوة 3 – خلع السترة الخارجية

استخدم أداة تعرية الكابلات لإزالة حوالي 1.5 إلى 2 بوصة من الغلاف الخارجي من نهاية كل كابل. قم بتقطيع السترة بالمزيل، ثم قم بتدوير الأداة حول الكابل مرة واحدة، ثم قم بخلع السترة. افحص جميع الموصلات الثمانية بحثًا عن أي شقوق في العزل الفردي. سوف تتسبب الطبقة العازلة المخترقة على الموصل في حدوث تداخل بين زوج إلى زوج والذي يصبح قابلاً للاكتشاف عند سرعات جيجابت. إذا رأيت شقًا، قم بقص النهاية ونزعها مرة أخرى - لا تقم بإنهاء الموصل التالف.

الخطوة 4 - قم بفك الموصلات وتثبيتها

قم بفك كل زوج بما يكفي فقط للوصول إلى فتحة IDC المخصصة له على لوحة التصحيح. تحدد معايير TIA-568 الحد الأقصى للفك 0.5 بوصة (13 ملم) لـ Cat5e و 0.375 بوصة (9.5 ملم) لـ Cat6 . يؤدي تجاوز هذه الحدود إلى انخفاض أداء الكابل NEXT (الحديث المتبادل القريب). ضع كل موصل في الفتحة المرمزة بالألوان الموجودة في الجزء الخلفي من منفذ لوحة التصحيح. سوف يتطابق ترميز لون الفتحة الموجود على اللوحة إما مع T568A أو T568B — تعرض العديد من اللوحات كلا من رموز الألوان جنبًا إلى جنب، والمسمى A وB. اختر الجانب الصحيح للمعيار الذي اخترته ثم ضع كل موصل وفقًا لذلك. لا يحتاج الموصل إلى الدفع بالكامل إلى الأسفل في هذه المرحلة - فأداة التثقيب تقوم بذلك.

الخطوة 5 - لكمة كل موصل

ضع الشفرة 110 لأداة التثقيب فوق الموصل في الفتحة الخاصة بها. للشفرة جانبان، أحدهما يقطع الموصل الزائد والآخر لا يقطعه. يجب أن يكون جانب القطع متجهًا للخارج (بعيدًا عن جسم اللوحة) بحيث يتم قطع ذيل السلك الزائد كمقاعد الموصل. اضرب الأداة بقوة وبشكل مباشر. سوف تنقر أداة التثقيب عالية الجودة بصوت مسموع عند إطلاقها. لا تستخدم مفك براغي أو أداة غير قابلة للصدمات للضغط على الموصلات في فتحات IDC — يجب أن تخترق شفرة IDC عزل الموصل في حركة واحدة يتم التحكم فيها لإنشاء اتصال محكم للغاز ومقاوم للتآكل. يؤدي الضغط على الموصل ببطء إلى اتصال عالي المقاومة يفشل بشكل متقطع.

كرر لجميع الموصلات الثمانية على كل منفذ. عند الانتهاء، يجب أن يتم تشذيب كل ذيل موصل بشكل نظيف مع كتلة IDC، ويجب ألا يكون أي نحاس مكشوف مرئيًا خارج الفتحة.

الخطوة 6 - تطبيق تخفيف الضغط وإدارة الكابلات

تتضمن معظم لوحات التصحيح شريطًا بلاستيكيًا لتخفيف الضغط أو نقاط تثبيت لربط الكابل في الخلف. قم بتوجيه كل كابل منتهٍ عبر دعامة تخفيف الضغط وتأمينه بربطة فيلكرو. يجب أن يكون الكابل آمنًا بدرجة كافية بحيث لا يؤدي السحب الثابت على الكابل إلى نقل القوة الميكانيكية إلى النهاية المثقوبة. قم بتركيب الكابلات بشكل أنيق على طول الجزء الخلفي من الحامل وقم بتوجيهها إلى قناة إدارة الكابلات. يعد سوء توصيل الكابلات هو السبب الرئيسي لمكالمات إعادة الاتصال - فالكابلات التي تُركت مفككة تتعطل في النهاية أو تنتزع أو تتشابك من قبل شخص يعمل على الحامل.

الخطوة 7 – اختبار كل منفذ

قم بتوصيل وحدة إرسال اختبار الكابل بمنفذ RJ45 الأمامي وجهاز الاستقبال البعيد بالطرف البعيد من نفس مسار الكابل (عند لوحة الحائط أو المخرج). قم بإجراء اختبار خريطة الأسلاك. سيؤكد المُختبر أن جميع الموصلات الثمانية متصلة بالدبابيس الصحيحة بدون فتح أو شورت أو أزواج معكوسة أو أزواج منقسمة أو أزواج منقولة. الزوج المنفصل - حيث يتم توصيل موصلين من أزواج مختلفة بنفس مواضع فتحة RJ45 - يجتاز اختبار الاستمرارية الأساسي ولكنه يفشل عند السرعات العالية بسبب كسر إشارة الزوج التفاضلي. يلتقط اختبار خريطة الأسلاك المناسب الأزواج المنقسمة.

أنواع لوحات التصحيح ومتى يتم استخدام كل منها

لا يتم توصيل جميع لوحات تصحيح الشبكة بنفس الطريقة لأنه لا تستخدم جميع اللوحات نفس بنية الإنهاء. يساعدك فهم الاختلافات على اختيار اللوحة المناسبة للتثبيت وتجنب مشكلات التوافق.

110-Style لوحات مثقبة ثابتة

هذا هو النوع التقليدي والأكثر شيوعا. الجزء الخلفي من اللوحة عبارة عن كتلة بلاستيكية ثابتة مع فتحات IDC لكل من الموصلات الثمانية لكل منفذ، مرتبة في صفوف مرمزة بالألوان. يكون الإنهاء دائمًا — إذا فشل اتصال IDC الخاص بمنفذ واحد، فلا يمكنك استبدال هذا المنفذ فقط دون استبدال اللوحة بأكملها. هذه اللوحات غير مكلفة، حيث تكلف لوحة Cat6 ذات 24 منفذًا عادةً ما بين 20 إلى 50 دولارًا، كما أنها موثوقة للغاية عند إنهائها بشكل صحيح. إنها الاختيار الصحيح لمعظم تركيبات الكابلات الهيكلية الدائمة.

لوحات تصحيح وحدات كيستون

لوحات Keystone عبارة عن إطارات لوحة واجهة فارغة تقبل مقابس Keystone منتهية بشكل فردي - وهو نفس النوع المستخدم في منافذ الحائط. كل منفذ عبارة عن وحدة إضافية منفصلة. الميزة الرئيسية هي أنه يمكن استبدال المنافذ الفردية دون إعادة إنهاء المنافذ المجاورة. كما أنها تسمح أيضًا بلوحات وسائط مختلطة - يمكنك ملء بعض الفتحات بمقابس Cat6A Keystone، والبعض الآخر بموصلات الألياف LC، وفتحات أخرى بإدخالات فارغة، كل ذلك في نفس وجه اللوحة. تتمثل المقايضة في زيادة التكلفة لكل منفذ وزيادة طفيفة في التباين في جودة المقبس عبر اللوحة إذا تم استخدام شركات تصنيع مختلفة للمقابس.

أngled and Flat Patch Panels

تقدم لوحات التصحيح القياسية منافذ RJ45 الخاصة بها في صف أفقي مسطح يواجه الأمام بشكل مستقيم. تقوم لوحات التوصيل ذات الزاوية - التي تسمى أحيانًا اللوحات المفصلية أو المتأرجحة للخارج - بتوجيه المنفذ الأمامي نحو الأسفل، عادةً بزاوية 15 أو 45 درجة. وهذا يجعل من السهل توصيل كابلات التوصيل وتوجيهها في بيئات الحامل الكثيفة حيث تكون إدارة الكابلات محكمة. في اللوحة المسطحة المكونة من 48 منفذًا والمكونة من وحدة واحدة بالكامل، يتطلب الوصول إلى المنافذ الموجودة في الصف الخلفي باستخدام كابل التصحيح توجيه الكابل بطريقة تضغط على موصل RJ45. تعمل اللوحة ذات الزاوية على تقليل إجهاد نصف قطر الانحناء. تستفيد التركيبات عالية الكثافة التي تحتوي على 48 منفذًا أو أكثر لكل وحدة حامل بشكل مفيد من اللوحات ذات الزوايا.

لوحات تصحيح الألياف الضوئية

تختلف ألواح تصحيح الألياف بشكل أساسي عن الألواح النحاسية. إنهم لا يستخدمون إنهاءات punchdown على الإطلاق. بدلاً من ذلك، فهي تحتوي على موصلات ألياف بصرية - LC، أو SC، أو ST، أو MPO - إما على شكل أسلاك توصيل منتهية مسبقًا يتم دمجها مع خيوط الألياف الواردة داخل اللوحة، أو على شكل أشرطة منتهية مسبقًا تنقر داخل الهيكل. يوفر جسم اللوحة غلافًا وقائيًا لأطراف الألياف وقاعدة لمحولات التوصيل التي تسمح بتوصيل كابلات التصحيح. يعد تنظيف موصلات الألياف باستخدام الأدوات المناسبة المتوافقة مع IEC 61300-3-35 قبل كل اتصال أمرًا إلزاميًا - تتسبب واجهات الألياف الملوثة في فقدان الإدخال الذي يتجاوز ميزانية الخسارة الكاملة للارتباط.

لوحات التصحيح Cat5e وCat6 وCat6A: اختلافات الأداء

تحدد فئة الكابل الذي تقوم بتثبيته فئة لوحة التصحيح التي تحتاجها. يؤدي خلط الفئات - على سبيل المثال، تثبيت كابل Cat6 مع الإنهاء في لوحة تصحيح Cat5e - إلى تقييد القناة بأكملها بأداء Cat5e. يجب أن يفي كل مكون في القناة بالفئة المستهدفة أو يتجاوزها.

تعد لوحات التصحيح Cat6A أكبر فعليًا من لوحات Cat5e أو Cat6 لأن كابلات Cat6A أكثر سمكًا بشكل ملحوظ - عادةً ما يكون القطر الخارجي 7-8 مم مقابل 5-6 مم لـ Cat6. غالبًا ما تشغل لوحة Cat6A ذات 24 منفذًا ما يعادل 1.5U من مساحة الحامل الحقيقية نظرًا لمتطلبات إدارة الكابلات الإضافية في الخلف. خطط لتخطيط الرف الخاص بك وفقًا لذلك.

كيفية توصيل لوحات التصحيح بالمحولات والأجهزة الطرفية

أ patch panel itself does not perform any switching or routing. It is purely a passive termination and cross-connect point. Understanding how it sits in the network path clarifies why proper wiring matters so much.

تعمل القناة الكاملة من محول الشبكة إلى محطة العمل أو كاميرا IP على النحو التالي:

1. منفذ تبديل الشبكة ← كبل التصحيح القصير (عادةً 1-3 أقدام) ← منفذ RJ45 الأمامي للوحة التصحيح
2. إنهاء لوحة التوصيل IDC ← تشغيل الكابل الأفقي عبر الجدران/السقف/القناة
3. تشغيل الكابل الأفقي → مقبس RJ45 لمنفذ الحائط (أو صندوق التثبيت على السطح)
4. منفذ الحائط ← كبل التصحيح القصير ← الجهاز النهائي (كمبيوتر شخصي، هاتف، نقطة وصول، كاميرا)

يحدد TIA-568 الحد الأقصى للارتباط الدائم (من لوحة التصحيح IDC إلى مقبس الحائط IDC) على أنه 90 مترا ، مع تخصيص الـ 10 أمتار المتبقية عبر جميع كابلات التوصيل في القناة للوصول إلى الحد الأقصى لإجمالي القناة وهو 100 متر. يعد تجاوز 90 مترًا على المدى الأفقي انتهاكًا للمعايير من شأنه أن يتسبب في حدوث أعطال عشوائية بسرعات جيجابت حتى لو كانت اختبارات الكابل نظيفة عند الترددات المنخفضة.

يجب أيضًا أن تتطابق كبلات التصحيح التي تربط المفتاح باللوحة ومأخذ الحائط بالجهاز مع فئة القناة. يؤدي استخدام كابل التصحيح Cat5e في قناة Cat6A إلى إنشاء عنق الزجاجة عند تلك النقطة المحددة في القناة. أlways use category-rated patch cables that match your installed horizontal cabling.

أخطاء الأسلاك الشائعة وكيفية تجنبها

تُظهر التجربة الميدانية ظهور نفس الأخطاء بشكل متكرر في عمليات تثبيت لوحة التصحيح، بدءًا من عمليات إعداد المنازل الصغيرة وحتى عمليات إنشاء المؤسسات الكبيرة. معرفة ما يجب مراقبته يوفر ساعات من استكشاف الأخطاء وإصلاحها.

خلط T568A وT568B في نفس التشغيل

إذا قمت بتوصيل طرف لوحة التصحيح إلى T568B وطرف مأخذ الحائط إلى T568A، فقد قمت بإنشاء كابل متقاطع غير مقصود. غالبًا ما يمكن للمفاتيح الحديثة المزودة بميزة Auto-MDIX التعويض، ولكن هذا غير مضمون لجميع الأجهزة، كما يؤدي إلى حدوث ارتباك أثناء الصيانة المستقبلية. يجب أن يستخدم كل توصيل للكابل نفس المعيار في كلا الطرفين.

الإفراط في فك الأزواج

هذا هو الخطأ الأكثر شيوعًا الذي يؤدي إلى تدهور الأداء. يؤدي فصل الأزواج عن بعضها البعض أكثر من المسافة المسموح بها لتسهيل وضعها في فتحات IDC إلى تدمير رفض التداخل الذي توفره هندسة الزوج الملتوي. عند 100 ميجا هرتز، غالبًا ما يمر هذا دون أن يلاحظه أحد. عند 500 ميجاهرتز (Cat6A)، فإنه يتسبب في حدوث أعطال. حافظ على الالتواء في حدود 13 مم من IDC لـ Cat5e و9.5 مم لـ Cat6 وما فوق.

أزواج الانقسام

أ split pair occurs when, for example, the white/green conductor is placed in the pin 1 slot but the green conductor is placed in the pin 4 slot instead of pin 3. The conductors are from different pairs. A basic continuity tester shows this as correct — all eight pins appear connected. But a proper wire map tester detects the split pair because it measures electrical pair balance. تتسبب الأزواج المنقسمة في حدوث تداخل شديد يؤدي إلى تدمير أداء جيجابت تمامًا على الرغم من ظهور ضوء الارتباط البسيط باللون الأخضر.

تخفيف الضغط الضعيف

سيتم الدوس على الكابلات المتروكة خلف لوحة التصحيح وسحبها وتشابكها من قبل أي شخص يعمل في الحامل. يمكن لسحب حاد واحد على كابل غير مخفف من الضغط أن يؤدي إلى إلغاء إنهاء مثقوب بدرجة كافية لإنشاء اتصال متقطع - وهو أحد أصعب الأخطاء التي يجب تعقبها لأنه يظهر ويختفي مع تغيرات الاهتزاز ودرجة الحرارة.

لا يوجد توثيق

أn unlabeled patch panel is a ticking time bomb for future network administrators. Without a port-to-location map, every move or troubleshooting session requires tracing cables physically. قم بتسمية كل منفذ في لوحة التصحيح وكل كابل في كلا الطرفين قبل إغلاق الحامل. استخدم اصطلاحات تسمية متسقة - الطابق ورقم الغرفة ورقم المنفذ - وقم بعمل نسخة احتياطية من الوثائق في نظام إدارة الشبكة أو حتى في جدول بيانات مشترك.

توصيلات لوحة التصحيح في سيناريوهات العالم الحقيقي

تنطبق المبادئ المذكورة أعلاه عالميًا، لكن النهج المحدد يختلف باختلاف حجم التثبيت ونوعه.

إعداد مكتب صغير أو مكتب منزلي

أ typical SOHO setup might involve a 12-port or 24-port Cat6 patch panel in a small wall-mount rack, with cable runs to 6–12 wall outlets throughout the space. Total cable run lengths are typically well under 30 meters, so Cat6 is more than adequate. A single 8-port or 16-port switch is patch-cabled from the front of the panel. The entire project — including drilling, running cable through walls, terminating, and testing — takes one experienced person about 4–8 hours for a 10-port installation. Materials cost for this scale runs roughly $80–$200 USD depending on cable and hardware quality.

توزيع أرضية المؤسسة

في مبنى تجاري، تحتوي غرفة الاتصالات (TR) في كل طابق عادةً على حامل ذو عمودين أو 4 دعامات مع 2-4 لوحات توصيل بإجمالي 96-192 منفذًا، مما يغذي جميع الكابلات الأفقية التي تصل إلى الأرض. تتصل هذه اللوحات عبر كبلات التصحيح بواحد أو أكثر من محولات طبقة الوصول. تقوم المحولات بالوصلة الصاعدة عبر الألياف أو النحاس 10 جيجابت إلى محول طبقة التوزيع في غرفة البيانات الرئيسية. قد يتضمن مشروع الكابلات الهيكلية بهذا المقياس لطابق واحد مساحته 10000 قدم مربع ما بين 150 إلى 200 كابل، والتي يجب اختبارها وتوثيقها جميعًا وفقًا لمعايير أداء القناة TIA-568 قبل قبولها. تتراوح تكلفة المشروع النموذجية بهذا المقياس من 15000 دولار إلى 40000 دولار أمريكي اعتمادًا على فئة الكابلات ومعدلات العمالة المحلية ومتطلبات القناة.

تصحيح مركز البيانات من أعلى الحامل

في مركز البيانات، غالبًا ما يتم استبدال لوحات التصحيح بأشرطة الكابلات الهيكلية وكابلات الجذع. تقوم جذوع ألياف MPO المنتهية مسبقًا بتوصيل صفوف من الرفوف عبر حوامل الكابلات العلوية، وتنتهي في وحدات أشرطة الألياف التي تقدم منافذ LC في مقدمة هيكل اللوحة 1U. يسمح هذا الأسلوب بنشر صندوق كامل مكون من 12 أو 24 ليفًا بسحب واحد وعلبة دفع واحدة، مما يقلل بشكل كبير من وقت التثبيت في البيئات عالية الكثافة. يتم اختبار مجموعات الألياف المُنتهية مسبقًا واعتمادها في المصنع ، مما يؤدي إلى القضاء على مخاطر أخطاء إنهاء الحقل في البيئات التي تكلف فيها أوقات التوقف آلاف الدولارات في الدقيقة.

صيانة واستكشاف الأخطاء وإصلاحها في لوحة التصحيح السلكية

بمجرد توصيل لوحة التصحيح واعتمادها، تكون الصيانة المستمرة في حدها الأدنى - ولكنها ليست صفرًا. تتدهور التوصيلات المادية بمرور الوقت من خلال الأكسدة والاهتزاز والضغط الميكانيكي الناتج عن عمليات إدخال كابل التصحيح وإزالته بشكل متكرر.

• استبدل كبلات التوصيل، وليس نهايات اللوحة، عند فشل المنفذ. في الغالبية العظمى من الحالات، يكون المنفذ الميت عبارة عن كبل تصحيح تالف أو منفذ محول تالف - وليس إنهاء فاشلًا. قم بتبديل كابل التصحيح أولاً. إذا كانت المشكلة تتعلق بالكابل، فاستبدل الكابل. إذا كانت المشكلة تتعلق بالمنفذ، فاختبره باستخدام منفذ تبديل مختلف قبل إيقاف إنهاء لوحة التصحيح.
• أبعد الغبار عن المنافذ غير المستخدمة. يؤدي تراكم الغبار داخل مقابس RJ45 - خاصة في البيئات التي تعاني من ضعف تنقية الهواء - إلى زيادة مقاومة التلامس على مدار السنوات. تعد إدخالات المنافذ الفارغة رخيصة الثمن وتمنع ذلك تمامًا. تتكلف حزمة مكونة من 100 منفذ فارغ ما يقرب من 8 إلى 12 دولارًا ويجب تثبيتها في كل منفذ غير مستخدم من اليوم الأول.
• أعد الاختبار بعد أي عمل بدني بالقرب من الحامل. أny time someone works in or around the rack — adding equipment, re-routing cables, cleaning — run a spot-check wire map test on any cables that were handled. Physical contact with a cable that has a marginal termination can turn a borderline connection into an open fault.
• حافظ على الوثائق الحالية. يجب أن ينعكس كل تغيير في المنفذ، أو نقل الجهاز، أو تشغيل كابل جديد في وثائق المنفذ. التوثيق القديم أسوأ من عدم التوثيق لأنه يخلق ثقة زائفة. اجعل تحديثات التوثيق خطوة مطلوبة قبل إغلاق أي تذكرة تغيير للشبكة.

أ properly wired and documented network patch panel is the foundation of a manageable, reliable network infrastructure. The discipline applied during initial installation — correct wiring standard, proper untwist limits, firm punchdowns, thorough testing, and complete labeling — pays forward every time a network change is needed or a fault must be traced. Cutting corners during termination creates debt that the network team will be paying off for the life of the installation.
