ما هو الاسم الآخر للوحة التصحيح؟ الدليل الكامل

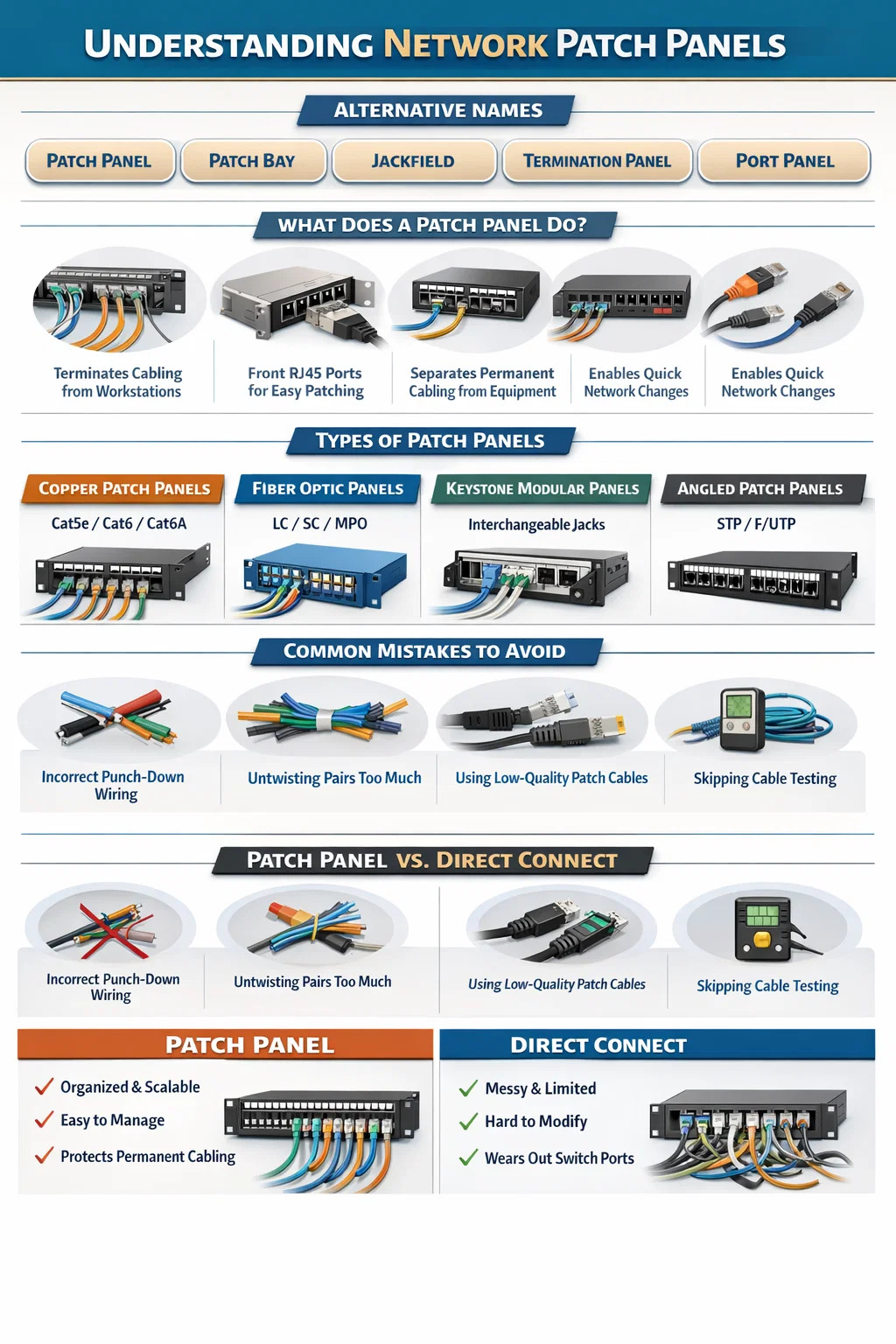

الجواب المباشر: أسماء أخرى للوحة التصحيح

تحمل لوحة التصحيح عدة أسماء اعتمادًا على الصناعة وأداة التثبيت وعصر التثبيت. وتشمل الأسماء البديلة الأكثر استخداما على نطاق واسع خليج التصحيح , جاكفيلد ، و لوحة الإنهاء . في بيئات الصوت والبث، يعد مصطلح "باتش باي" هو المصطلح السائد. في بيئات الكابلات وتكنولوجيا المعلومات الهيكلية، تكون "لوحة التصحيح" قياسية، ولكنك ستواجه أيضًا "لوحة المنفذ" و"كتلة الإنهاء" وأحيانًا "إطار التوزيع" اعتمادًا على التطبيق.

نشأ مصطلح "جاكفيلد" من منشآت الهاتف والاتصالات المبكرة ويظل شائعًا في المملكة المتحدة ومرافق البث القديمة. يتم استخدام "لوحة الإنهاء" في السياقات الصناعية ومراكز البيانات حيث يتم التركيز على الإنهاء الفعلي لتشغيل الكابلات بدلاً من تصحيح الإشارة. وبغض النظر عن الاسم المستخدم، فإن كل هذه المصطلحات تصف نفس الجهاز الأساسي: مجموعة أجهزة مثبتة تعمل على دمج اتصالات الكبلات في موقع مركزي.

إن فهم هذه الأسماء البديلة هو معرفة عملية. عند شراء المعدات من بائعين مختلفين، أو قراءة وثائق التثبيت القديمة، أو التواصل مع مقاولين من تخصصات مختلفة، فمن المحتمل أن تواجه كل هذه المصطلحات بشكل متبادل.

ما أ لوحة تصحيح الشبكة في الواقع لا

أ لوحة تصحيح الشبكة بمثابة نقطة إنهاء مركزية لتشغيل الكابلات الأفقية في نظام الكابلات المنظم. من الناحية العملية، ينتهي كل كابل يتم تشغيله من مقبس الحائط أو محطة العمل أو نقطة الوصول في الجزء الخلفي من لوحة التصحيح عبر الاتصالات المثقوبة. يعرض الجزء الأمامي من اللوحة منافذ RJ45 التي يمكن توصيلها بالمحولات أو أجهزة التوجيه أو المنافذ الأخرى باستخدام كبلات التصحيح القصيرة.

يفصل هذا التصميم البنية التحتية للكابلات الدائمة عن المعدات النشطة. بدلاً من توصيل الكابلات مباشرة بالمحول - مما يؤدي إلى إنشاء أسلاك غير مرنة وتصعب إدارتها - تعمل لوحة التصحيح كطبقة وسيطة. يمكنك نقل اتصالات الشبكة أو إضافتها أو تغييرها ببساطة عن طريق تبديل كابل توصيل قصير في اللوحة بدلاً من إعادة توجيه الكابلات الهيكلية عبر الجدران والأسقف.

أ standard 1U (1.75-inch height) 24-port network patch panel can consolidate up to 24 individual cable runs into a single rack unit. High-density models offer 48 ports per 1U, and modular designs allow custom port configurations. In large enterprise deployments, a single rack may hold multiple patch panels managing hundreds of connections.

الوظائف الأساسية في لمحة

• ينهي الكابلات الأفقية من لوحات الحائط وصناديق الأرضية
• يوفر واجهة منفذ أمامية مرنة لاتصالات كابل التصحيح
• ينظم ويسمي اتصالات الشبكة لسهولة التعرف عليها
• يحمي الكابلات الدائمة من التآكل الناتج عن دورات الاتصال وقطع الاتصال المتكررة
• يتيح إجراء تغييرات سريعة على الشبكة دون إعادة توجيه الكابل الفعلي
• يدعم التوثيق وإدارة الطبقة المادية في أنظمة الكابلات المنظمة

انهيار المصطلحات: كل اسم ومن أين يأتي

إن تنوع التسمية حول لوحات التصحيح ليس عشوائيًا. كل مصطلح له أصل مميز مرتبط بصناعة أو عصر معين. تساعدك معرفة مصدر كل اسم على فهم السياق الذي من المحتمل أن تواجهه فيه.

باتش باي مقابل باتش بانل: هل هما نفس الشيء؟

من الناحية الوظيفية، نعم - تؤدي لوحة التصحيح ولوحة التصحيح نفس الدور. يكمن الاختلاف الرئيسي في نوع الموصل والإشارة التي يتم توجيهها. أ لوحة تصحيح الشبكة يستخدم منافذ RJ45 ويتعامل مع إشارات بيانات Ethernet. تستخدم فتحة تصحيح الصوت عادةً موصلات TRS (Tip-Ring-Sleeve) أو TT (Tiny Telephone) أو XLR لتوجيه الإشارات الصوتية التناظرية أو الرقمية بين أجهزة الاستوديو. المفهوم الأساسي - مصفوفة اتصال مركزية تسمح بتوجيه الإشارة بشكل مرن دون إزعاج الأسلاك الدائمة - متطابق.

في مشاريع البث وتكامل AV، قد يتواجد كلا النوعين في نفس الحامل، للتعامل مع أنواع مختلفة من الإشارات. عادةً ما يقوم موظفو تكنولوجيا المعلومات بإدارة لوحات تصحيح الشبكة بينما يقوم مهندسو الصوت بإدارة فتحات التصحيح، حتى داخل نفس المنشأة الفعلية.

إطار التوزيع: نظرة فاحصة

في بيئات المؤسسات الكبيرة وعلى مستوى الناقل، يشير مصطلح "إطار التوزيع" إلى نوع معين من البنية التحتية للوحة التصحيح. أ إطار التوزيع الرئيسي (MDF) هي النقطة المركزية حيث تدخل الخطوط الخارجية إلى المبنى وتتصل بالأسلاك الداخلية. ان إطار التوزيع الوسيط (جيش الدفاع الإسرائيلي) هي نقطة توزيع ثانوية تعمل على تمديد الكابلات من MDF إلى أرضية أو منطقة محددة. كلاهما نموذجان منظمان بشكل أساسي لمفهوم لوحة التصحيح، وتم تعديلهما ليناسب بنية تحتية أكبر. في مراكز البيانات التي تحتوي على عشرات الآلاف من المنافذ، قد تمتد إطارات التوزيع إلى صفوف حامل كاملة.

أنواع لوحات تصحيح الشبكة التي تحتاج إلى معرفتها

ليست كل لوحات تصحيح الشبكة متماثلة. تتطلب سيناريوهات النشر المختلفة تصميمات مختلفة للوحات، وقد يؤدي تحديد النوع الخاطئ إلى إنشاء قيود على الأداء، أو مشاكل في إدارة الكابلات، أو تكاليف غير ضرورية. الفئات الرئيسية تنقسم على النحو التالي.

لوحات التصحيح Cat5e وCat6 وCat6A وCat8

يتم تصنيف لوحات التوصيل النحاسية لتتناسب مع فئة الكابلات التي تنتهي منها. يعد استخدام لوحة Cat5e في تثبيت Cat6A خطأً شائعًا يسبب اختناقًا في الأداء عند نقطة الإنهاء. تدعم كل فئة نطاقًا تردديًا محددًا:

• الفئة 5 هـ: ما يصل إلى 1 جيجابت في الثانية بسرعة 100 ميجاهرتز - مناسب لشبكات المكاتب القياسية التي لا تتطلب نطاقًا تردديًا عاليًا
• الفئة 6: ما يصل إلى 1 جيجابت في الثانية بتردد 250 ميجاهرتز، مع إمكانية الوصول إلى 10 جيجابت في الثانية عبر مسافات أقل من 55 مترًا
• الفئة 6 أ: ما يصل إلى 10 جيجابت في الثانية بسرعة 500 ميجاهرتز على طول القناة الكامل الذي يبلغ 100 متر - التوصية الحالية لتركيبات الكابلات الهيكلية الجديدة
• كات8: ما يصل إلى 25/40 جيجابت في الثانية بسرعة 2000 ميجاهرتز عبر مسافات تصل إلى 30 مترًا - تُستخدم في تطبيقات مركز البيانات العلوية

يجب تصنيف لوحة التصحيح على الأقل بنفس فئة الكابلات الأفقية. يؤدي خلط الفئات إلى تدهور القناة بأكملها إلى المكون الأقل تقييمًا.

لوحات تصحيح الألياف الضوئية

تحتوي لوحات تصحيح الألياف - التي تسمى أحيانًا صناديق إنهاء الألياف أو لوحات توزيع الألياف - على محولات الألياف الضوئية (LC، أو SC، أو ST، أو MPO) وتحمي توصيلات الألياف الدقيقة داخل حاوية مثبتة على حامل. يتم استخدامها في الكابلات الأساسية بين الطوابق، وفي الوصلات البينية لمراكز البيانات، وفي أي مكان يتطلب النقل لمسافات طويلة أو ذات نطاق ترددي عالٍ. يمكن للوحة التصحيح الليفية المكونة من 1U أن تدعم ما يصل إلى 96 وصلة LC مزدوجة، مما يجعلها ذات كثافة عالية للغاية مقارنة بمكافئاتها النحاسية.

لوحات التصحيح Keystone (اللوحات المعيارية)

تستخدم لوحات التصحيح المعيارية أو الأساسية مقابس الانحراف القابلة للتبديل بدلاً من المنافذ الثابتة. يتيح ذلك للوحة واحدة استيعاب أنواع مختلفة من الموصلات — RJ45، وRJ11، والمحورية، والألياف، وHDMI — في أي مجموعة. وهي شائعة في البيئات التي تتغير فيها متطلبات المنفذ بشكل متكرر أو حيث تكون هناك حاجة إلى عمليات تثبيت الوسائط المختلطة. تعتبر المقايضة تكلفة أعلى قليلاً لكل منفذ والحاجة إلى مصدر مقابس أساسية متوافقة بشكل منفصل.

أngled vs. Flat Patch Panels

تقدم لوحات التصحيح القياسية المنافذ في تكوين أفقي مسطح. تعمل لوحات التوصيل ذات الزوايا على إمالة وجه المنفذ — عادةً بزاوية 45 درجة — بحيث تتجه كابلات التوصيل بشكل طبيعي نحو الأسفل نحو حلقات إدارة الكابلات دون انحناءات حادة. في التركيبات عالية الكثافة حيث تكون إدارة الكابلات أمرًا بالغ الأهمية، تعمل الألواح ذات الزوايا على تقليل الضغط على كابلات التصحيح وتحسين تدفق الهواء. تُظهر الدراسات التي أجريت على إدارة كابلات مركز البيانات باستمرار أن نصف قطر الانحناء الضعيف في لوحات التوصيل هو أحد الأسباب الرئيسية لتدهور الإشارة في أنظمة الكابلات الهيكلية.

لوحات التصحيح المحمية مقابل لوحات التصحيح غير المحمية

تكون لوحات التصحيح المحمية (STP أو F/UTP) مطلوبة عند تركيب الكابلات المحمية في البيئات التي بها تداخل كهرومغناطيسي كبير - أرضيات التصنيع، أو المستشفيات المزودة بمعدات التصوير، أو المناطق المجاورة للآلات الكهربائية الكبيرة. يجب أن يكون التدريع مستمرًا من الكابل إلى اللوحة للتبديل حتى يوفر أي فائدة. يؤدي استخدام كابل محمي مع لوحة توصيل غير محمية إلى التخلص من ميزة الحماية تمامًا.

كيف تتناسب لوحة تصحيح الشبكة مع نظام الكابلات الهيكلية

أ network patch panel does not operate in isolation. It is one component within a complete structured cabling architecture defined by standards such as ANSI/TIA-568 and ISO/IEC 11801. Understanding where the patch panel fits within this system clarifies why it is necessary and how it contributes to overall network performance and manageability.

الرابط الدائم والقناة

يحدد TIA-568 قياسين رئيسيين لأداء الكابلات النحاسية: الرابط الدائم و قناة . يمتد الرابط الدائم من الوصلة المثقوبة الموجودة في الجزء الخلفي من لوحة التوصيل إلى المقبس الموجود في مقبس الحائط - بحد أقصى 90 مترًا. تضيف القناة كبلات التصحيح في كل طرف: لوحة التوصيل للتبديل، ومأخذ التوصيل للجهاز. الحد الأقصى للقناة الكاملة هو 100 متر. وهذا هو سبب أهمية أطوال كابلات التوصيل: كابل توصيل بطول 5 أمتار في اللوحة وسلك بطول 5 أمتار في محطة العمل يتركان 90 مترًا فقط للكابلات الأفقية، وهو بالضبط حد الارتباط الدائم. إذا تجاوزت هذه الأطوال، فستفشل القناة في تلبية مواصفات الأداء بغض النظر عن جودة الكابل.

تخطيط غرفة الاتصالات

في غرفة الاتصالات المصممة بشكل صحيح أو خزانة جيش الدفاع الإسرائيلي، يتبع تخطيط الرف نمطًا ثابتًا. تشغل لوحات تصحيح الشبكة مساحة الحامل العلوي وتستقبل مسارات الكابلات الأفقية الواردة. يتم وضع لوحات إدارة الكابلات (المنظمات الأفقية 1U) بين لوحات التصحيح والمفاتيح التي تتصل بها. يتم تشغيل كبلات التصحيح القصيرة - عادةً من 1 إلى 3 أقدام - من لوحة التصحيح إلى مدير الكابلات ثم إلى منفذ التبديل. يحافظ هذا الترتيب على تنظيم الأسلاك الموجودة في مقدمة الحامل، ويسمح بتتبع الكابلات الفردية ونقلها دون تعطيل الاتصالات المجاورة، ويضمن نصف قطر انحناء ثابت في جميع الأنحاء.

وضع العلامات والتوثيق

تعد لوحة التصحيح أيضًا نقطة التوثيق الأساسية لنظام الكابلات الهيكلي. يجب أن يتم تسمية كل منفذ بمعرف فريد يتوافق مع منفذ الحائط الذي يخدمه. يحدد TIA-606-B مخطط وضع العلامات للبنية التحتية للكابلات المنظمة. يستخدم التنسيق الشائع رمز موقع متبوعًا برقم منفذ تسلسلي - على سبيل المثال، قد يشير "1A-01" إلى المنفذ الأول على اللوحة A في غرفة الاتصالات 1، والذي يتصل بالمنفذ 1A-01 على الأرض. يعد وضع العلامات المناسبة على لوحة التصحيح أحد أهم العوامل الفردية في تقليل وقت استكشاف الأخطاء وإصلاحها أثناء أخطاء الشبكة. بدونها، يمكن أن يستغرق تتبع مسار الكابل الفردي ساعات بدلاً من دقائق.

الأخطاء الشائعة في تثبيت لوحة التصحيح وكيفية تجنبها

حتى مثبتي الشبكة ذوي الخبرة يرتكبون أخطاء متكررة في لوحة التصحيح. تمثل الأخطاء التالية نسبة كبيرة من حالات فشل الكابلات ومشكلات الأداء في عمليات التثبيت النهائية.

الأسلاك لكمة إلى أسفل غير صحيحة

تدعم لوحات التصحيح معيارين من الأسلاك: T568A وT568B. يجب أن يتطابق المعيار المستخدم في لوحة التصحيح مع المعيار المستخدم في مأخذ الحائط حتى تعمل القناة بشكل صحيح. في الولايات المتحدة، يعد T568B قياسيًا إلى حد كبير، ولكن خلط المعايير داخل نفس التثبيت يؤدي إلى إنشاء أزواج متقاطعة تؤدي إلى عدم الاتصال أو الأداء المتقطع. تحقق دائمًا من المعيار المستخدم وقم بتوثيقه قبل بدء عمليات الإنهاء.

فك الأزواج بعيدًا جدًا

تحافظ الأزواج الملتوية داخل كابل Ethernet على تطورها حتى نقطة الإنهاء. يحدد TIA-568 الحد الأقصى للفك 13 ملم (0.5 بوصة تقريبًا) لإنهاء Cat6 وCat6A. يؤدي فك اللف أكثر من هذا إلى زيادة التداخل بين الأزواج وتقليل أداء القناة. وهذا مهم بشكل خاص عند الترددات العالية - قناة Cat6A التي تم اختبارها عند 500 ميجاهرتز أكثر حساسية بكثير لجودة الإنهاء من قناة Cat5e التي تم اختبارها عند 100 ميجاهرتز.

الإفراط في ملء منافذ Punch-Down

يؤدي تثبيت عدد كبير جدًا من الكابلات في حزمة واحدة في الجزء الخلفي من لوحة التوصيل إلى حدوث ضغط زائد على الكابلات وتشويه الشكل الهندسي الزوجي داخل السترة. يجب ألا تتجاوز حزم الكابلات الموجودة في لوحة التصحيح 24 كابلًا لكل حزمة، ويجب توجيه الكابلات مع فترة ارتخاء كافية للسماح بانحناء طبيعي في الفتحة المثقوبة بدلاً من الانحناء الحاد.

تخطي اختبار الكابل بعد التثبيت

يجب اختبار كل منفذ على لوحة تصحيح الشبكة المكتملة باستخدام محلل كابلات مؤهل. يتحقق المختبرون الميدانيون من المستوى الثالث من الشركات المصنعة مثل Fluke Networks أو IDEAL Industries أو Platinum Tools من أن القناة تلبي متطلبات الأداء للفئة المصنفة الخاصة بها. يؤدي الاختبار وفقًا لمعايير TIA-568 أو ISO/IEC 11801 وتوثيق النتائج إلى إنشاء سجل أساسي لا يقدر بثمن عند استكشاف المشكلات وإصلاحها بعد أشهر أو سنوات. تفي تقارير اختبار الاعتماد أيضًا بمتطلبات الضمان من الشركات المصنعة للكابلات الهيكلية، والتي يقدم الكثير منها ضمانات ممتدة تتراوح من 15 إلى 25 عامًا على التركيبات المعتمدة.

استخدام كابلات التصحيح منخفضة الجودة

يعد كبل التصحيح الذي يربط منفذ لوحة التصحيح بمنفذ التبديل جزءًا من القناة. يمكن أن تؤدي كابلات التصحيح منخفضة الجودة ذات جودة الموصل الرديئة، أو نسب الالتواء غير الصحيحة، أو هندسة التوصيل غير القياسية إلى فقدان الإدخال، وفقدان الإرجاع، والتداخل المتبادل الذي يؤدي إلى تدهور الارتباط الأفقي المثبت بشكل صحيح. بالنسبة لقنوات Cat6A وCat8، يجب تصنيف كابلات التوصيل بنفس فئة الارتباط الدائم. يعد استخدام كبلات التصحيح Cat5e في تثبيت Cat6A خطأً متكررًا ومكلفًا.

لوحة التصحيح مقابل الاتصال المباشر: متى تكون لوحة التصحيح ضرورية؟

أ recurring question in small office and home network setups is whether a network patch panel is actually necessary, or whether cables can simply run directly into a switch. The answer depends on the scale and permanence of the installation.

بالنسبة للشبكة المنزلية التي تحتوي على أربعة أو خمسة كابلات، يعد الاتصال مباشرة بالمحول أمرًا مقبولًا من الناحية الفنية. ستتعرض الكبلات الدائمة للتآكل بمرور الوقت نتيجة لدورات الاتصال وقطع الاتصال، وتتطلب التغييرات إعادة توجيه الكبل الفعلي، ولكن في بيئة منخفضة التغيير، تعد هذه مقايضة يمكن التحكم فيها.

بالنسبة لأي تثبيت يحتوي على أكثر من ثمانية كابلات، أو أي بيئة تجارية، أو أي مكان يتوقع حدوث تغييرات فيه في المستقبل، فإن لوحة تصحيح الشبكة هي الاختيار الصحيح. الأسباب واضحة:

• تبديل ارتداء المنفذ: يتم تصنيف منافذ RJ45 الموجودة على محولات الشبكة لحوالي 750 دورة إدخال. ستصل المنافذ ذات حركة المرور العالية الموجودة على المحول المتصل مباشرةً بالكابلات الدائمة إلى هذا الحد بشكل أسرع بكثير من منافذ لوحة التوصيل، التي تمتص دورات الاتصال بدلاً من ذلك
• إدارة الكابلات: تعمل الكابلات الدائمة التي تعمل مباشرة على المحول على إنشاء تشابك يكاد يكون من المستحيل توثيقه أو تتبعه أو تغييره دون تعطيل الاتصالات المجاورة
• قابلية التوسع: أdding new cable runs to a switch-only installation requires downtime. Adding to a patched infrastructure requires only a new punch-down and patch cable
• استبدال التبديل: يتطلب استبدال المحول في تثبيت الاتصال المباشر إعادة إنهاء كل كابل. باستخدام لوحة التصحيح، يستغرق استبدال المحول دقائق — افصل كابلات التصحيح، وقم بتبديل المفتاح، ثم أعد التوصيل

تدفع لوحة التصحيح تكاليفها في دورة ترقية المعدات الأولى في كل عملية تثبيت تقريبًا بأكثر من اثني عشر منفذًا.

لوحات التصحيح الذكية وإدارة الطبقة المادية

إلى جانب لوحة تصحيح الشبكة السلبية القياسية، هناك فئة متنامية من لوحات التصحيح الذكية أو "الذكية" التي تدمج إمكانات المراقبة النشطة في أجهزة اللوحة. تستخدم هذه الأنظمة - التي تقدمها الشركات المصنعة مثل CommScope، وPanduit، وBelden - أجهزة استشعار مدمجة، ومؤشرات منافذ LED، وبرامج إدارة لتتبع الاتصالات المادية في الوقت الفعلي.

تعالج لوحات التصحيح الذكية إحدى المشكلات المستمرة في البنى التحتية الكبيرة للشبكات: تغييرات الطبقة المادية غير المصرح بها أو غير الموثقة. في التثبيت التقليدي، يمكن لأي شخص لديه إمكانية الوصول الفعلي إلى غرفة الاتصالات نقل كابل التصحيح دون أي تسجيل للتغيير. تقوم لوحة التصحيح الذكية باكتشاف وتسجيل كل حدث اتصال وقطع اتصال، وتحدد الكابلات المتصلة بأي منافذ، ويمكنها إنشاء تنبيهات عند تغيير الاتصالات خارج نوافذ الصيانة المعتمدة.

في مراكز البيانات التي تدير آلاف المنافذ، تتكامل لوحات التصحيح الذكية مع برنامج إدارة البنية التحتية لمركز البيانات (DCIM) لتوفير عرض كامل لهيكل الطبقة المادية. تعمل هذه الرؤية على تقليل متوسط ​​الوقت اللازم للإصلاح (MTTR) أثناء انقطاع الخدمة من خلال السماح للمهندسين بتحديد المصدر الفعلي للمشكلة في غضون ثوانٍ بدلاً من تتبع الكابلات يدويًا عبر الحامل المباشر. تشير عمليات النشر المؤسسية باستخدام أنظمة لوحة التصحيح الذكية إلى انخفاض في وقت استكشاف أخطاء الطبقة المادية وإصلاحها بنسبة 60 إلى 80 بالمائة مقارنة بالتثبيتات السلبية التقليدية.

تعد علاوة التكلفة للأنظمة الذكية كبيرة - عادةً ما تكون ثلاثة إلى خمسة أضعاف تكلفة اللوحة السلبية المماثلة - ولكن في البيئات عالية التوفر حيث يؤدي التوقف عن العمل إلى عواقب مالية، يتم تبرير الاستثمار من خلال تقليل المخاطر التشغيلية.

تحديد لوحة تصحيح الشبكة المناسبة للتثبيت

لا يعد اختيار لوحة تصحيح الشبكة قرارًا واحدًا - فهو يتضمن عدة متغيرات مترابطة. يؤدي الحصول على الاختيار الصحيح من البداية إلى تجنب عمليات الاستبدال المكلفة ومشكلات الأداء في المستقبل.

مطابقة الفئة للكابلات

أs discussed earlier, the panel category must match or exceed the cabling category. For any new installation in 2024 and beyond, Cat6A is the minimum recommended standard for horizontal cabling, so a Cat6A-rated panel should be the starting point unless the budget specifically constrains to Cat6.

عدد المنافذ وتخطيط الكثافة

خطة للنمو. إذا كانت الأرضية تحتوي حاليًا على 40 كابلًا، فقم بتركيب سعة اللوحة من 48 إلى 72 منفذًا لاستيعاب الإضافات المستقبلية. إن استبدال اللوحة الكاملة لأنه لا يوجد مجال لإنهاءات إضافية يؤدي إلى هدر العمالة ويسبب التعطيل. تعد اللوحات القياسية ذات 24 منفذًا هي الخيار الأكثر شيوعًا للمنشآت الصغيرة والمتوسطة. تتناسب اللوحات ذات 48 منفذًا مع عمليات النشر الأكبر ولكنها تتطلب إدارة دقيقة للكابلات في الخلف نظرًا لكثافة الكابلات الواردة.

اعتبارات النظام البيئي للبائع

توفر الشركات المصنعة الكبرى للكابلات الهيكلية - بما في ذلك Panduit وCommScope/Systimax وBelden/Mohawk وLegrand وLeviton - أنظمة مضمونة شاملة حيث يتم الحصول على لوحة التوصيل والكابلات والمقابس وأسلاك التصحيح من نفس الشركة المصنعة ويتم اختبارها كنظام. تأتي هذه الأنظمة مع ضمانات ممتدة (عادةً من 15 إلى 25 عامًا) تغطي استبدال المنتج والعمالة في حالة فشل الكابلات. قد تكون مكونات الطرف الثالث أرخص بكثير مقدمًا ولكنها تُبطل برامج الضمان هذه. بالنسبة للتركيبات التجارية، غالبًا ما تبرر قيمة الضمان القسط.

مساحة الحامل وإدارة الكابلات

يجب أن يتم إقران كل لوحة توصيل للشبكة بلوحة مخصصة لإدارة الكابلات. التوصية القياسية هي مدير كابلات أفقي واحد واحد لكل 24 منفذًا للوحة التصحيح. في الرفوف عالية الكثافة، تتعامل مديرات الكابلات العمودية الموجودة على جوانب الحامل مع الفائض من لوحات التصحيح المتعددة. إن وضع ميزانية لأجهزة إدارة الكابلات منذ البداية يمنع حدوث مشكلات التحديث التي تنشأ عندما يكون الحامل ممتلئًا بالكامل بالفعل.
